Радиоприёмник и радиола "Харьков" выпускались на Харьковском заводе имени
Шевченко (ПО "Монолит") с 1957-58 года.
Приемник имеет диапазоны длинных, средних, коротких и ультракоротких волн. На
выходе приемника установлены два громкоговорителя.
По конструкции и принципу построения электрической схемы приемник аналогичен
приемнику "Маяк".
В приемнике имеются следующие каскады:
- УВЧ и преобразователь частоты для диапазона УКВ на лампе 6Н3П.
- УПЧ для диапазона УКВ и преобразователь частоты для остальных диапазонов на
лампе 6И1П.
- Комбинированный УПЧ на лампе 6К4П.
- Комбинированный детектор на лампе 6Х2П.
- Предварительный двухкаскадный УНЧ на лампе 6Н2П.
- Оконечный усилитель на лампе 6П14П.
- Оптический индикатор настройки на лампе 6Е5С.
Выпрямитель селеновый типа АВС-80-200; схема выпрямления - мостовая
двухполупериодная.
В приемнике два громкоговорителя. Переключатель рода работы - клавишный.
Габариты приемника: 510 х 360 х 285 мм. Вес 11,5 кг.
Диапазон принимаемых частот:
- Длинные волны - стандартные.
- Средние волны - стандартные.
- Короткие волны - КВ I - 8,5 - 12,1 МГц (36,6 - 24,8 м);
- Короткие волны - КВ II - 3,95 - 7,65 МГц (75,9 - 39,2 м);
- Ультракороткие волны - УКВ - 64,5 - 73 МГц (4,65 - 4,11 м).
Промежуточная частота 465 кГц для длинных, средних и коротких волн и 8,4 МГц для УКВ диапазона.
Чувствительность (при выходной мощности 50 мВт) на длинных и средних волнах 200 мкВ, на коротких волнах 300 мкВ и на УКВ 20 мкВ. Чувствительность с гнезд звукоснимателя 0,15 В.
Избирательность: Ослабление чувствительности на длинных, средних и коротких волнах при расстройке на +-10 кГц не менее 26 дБ и на УКВ при расстройке на +-250 кГц не менее 20 дБ. Ослабление сигнала по зеркальному каналу не менее 36 дБ на длинных, не менее 20 дБ на средних и не менее 14 дБ на коротких волнах и УКВ.
Частотная характеристика: При приеме длинных, средних и коротких волн диапазон воспроизводимых звуковых частот 100 - 4000 Гц, а при приеме на УКВ - в пределах 100 - 7 000 Гц.
Выходная мощность 2 Вт.
Потребляемая мощность 55 Вт.
С 1958 года параллельно с радиоприёмником стали производить радиолу "Харьков".
Внешний вид приёмника и радиолы схож. После модернизации изменились некоторые
параметры моделей. Изменены поддиапазоны КВ-1 3,95...7,5 Мгц и КВ-2 9...12,1
Мгц, увеличена чувствительность на диапазонах КВ до 200 мкВ, избирательность
до 30 дБ в диапазонах ДВ и СВ, полоса звуковых частот на УКВ и работе ЭПУ стала
- 80...10000 Гц, на ДВ, СВ и КВ диапазонах - 80...4000 Гц. Потребляемая
мощность - 60/75 вт
Особенности схемы
1. Прием УКВ ЧМ радиостанций осуществляется по типовой схеме (отдельный блок УКВ, содержащий УВЧ и преобразователь частоты, затем комбинированный УПЧ и детектор).
2. В УКВ диапазоне гептодная часть лампы 6И1П используется в качестве дополнительного каскада усиления напряжения промежуточной частоты (8,4 МГц).
3. При приеме длинных, средних и коротких волн в УПЧ предусмотрена регулировка полосы пропускания, осуществляемая изменением связи между катушками контуров первого ФПЧ. Эта регулировка производится одновременно с регулированием тембра в области верхних звуковых частот.
4. В качестве регулятора тембра верхних звуковых частот служит переменное сопротивление R30, а регулятора тембра нижних частот - сопротивление R27 в анодной цепи первого каскада предварительного УНЧ.
5. В предварительном усилителе низкой частоты применена отрицательная обратная связь по току (отсутствуют емкости, блокирующие катодные сопротивления); кроме того, напряжение отрицательной обратной связи подается с выхода приемника в цепь сетки второго каскада предварительного УНЧ.
Детали
Высокочастотные катушки. Катушки приемника "Харьков" однотипны с катушками радиолы "Байкал".
Выходной трансформатор. Первичная обмотка имеет 2660 витков провода ПЭЛ 0,12, вторичная - 64 витка ПЭЛ 0,51.
Силовой трансформатор. Сетевая обмотка содержит 2х(588+90) витков провода ПЭЛ 0,31. Повышающая обмотка имеет 1 368 витков ПЭЛ 0,2. Обмотка накала лампы 6Х2П состоит из 35 витков ПЭЛ 0,51, а обмотка накала остальных ламп - из 38 витков ПЭЛ 1,0.
Громкоговорители типа 1ГД-5. Звуковая катушка имеет 32+31 витков провода ПЭЛ 0,12 (сопротивление постоянному току 5,6 Ом).
Принципиальная схема радиоприемника "Харьков" (В формате DjVu) -
sch.djvu (156 kb).

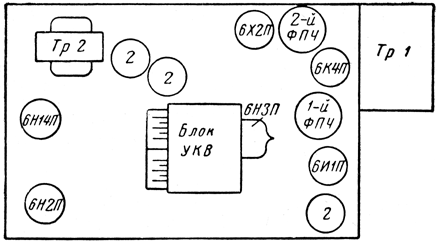

Расположение ламп и деталей на шасси радиоприемника "Харьков"
1 - конденсаторы переменной емкости; 2 - электролитические конденсаторы.
