Телевизор КВН-49-4
Внешний вид телевизора 'КВН-49-4'

Наряду с другими непринципиальными отличиями схемы КВН-49-4 от такой же схемы КВН-49-4(А), укажем лишь на различие в схеме строчной развертки, где регулировка размера строки производится не индуктивностью, а изменением величины сопротивления в зарядной цепи блокинг-генератора.

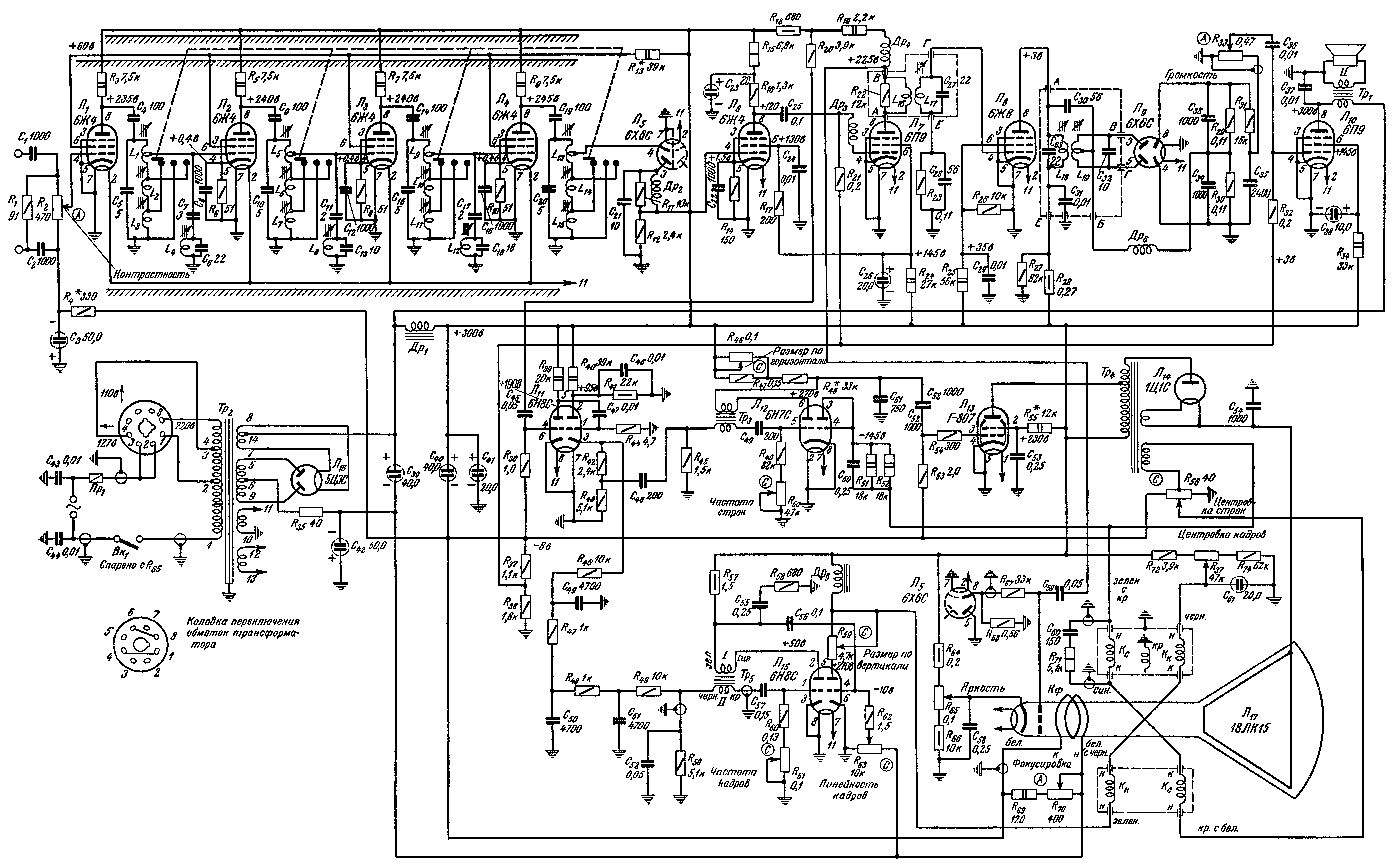

Принципиальная схема телевизора "КВН-49-4"


Экранный вариант (150 dpi gray - 535 kb) Принтерный вариант (600 dpi b/w - 748 kb)

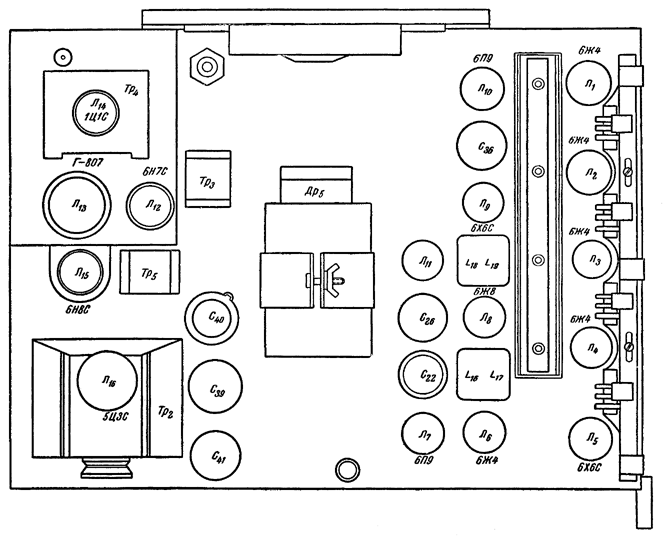

Расположение ламп и деталей на шасси телевизора "КВН-49-4"



 Расположение ламп и деталей на шасси телевизора 'КВН-49-4'

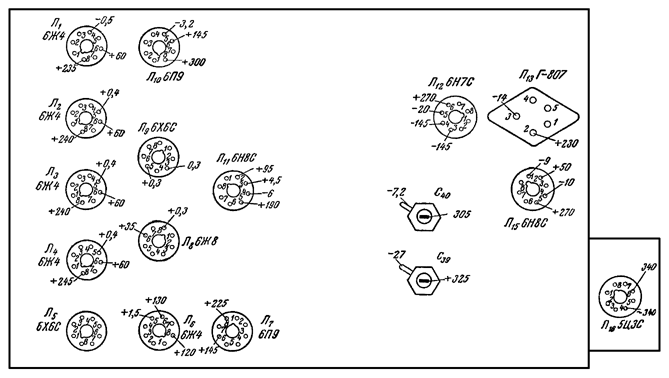

Схема проверки напряжений телевизора "КВН-49-4"



 Схема проверки напряжений телевизора 'КВН-49-4'
