Радиоприемник Москвич-В (модификация 2)
Внешний вид радиоприемника 'Москвич-В'

Схема приемника Москвич-В неоднократно подвергалась изменениям. После первой модернизация приемники имели схему, приведенную ниже. Эти приемники легко отличить по способу включения регулятора громкости: у первых образцов экранированный провод от переменного сопротивления идет к сетке лампы 6Б8С, у модернизированных - к сетке лампы 6П6С.


Детали


Схема и данные обмоток силового автотрансформатора приемника 'Москвич-В'
Схема и данные обмоток силового автотрансформатора приемника "Москвич-В" (модификация 2).

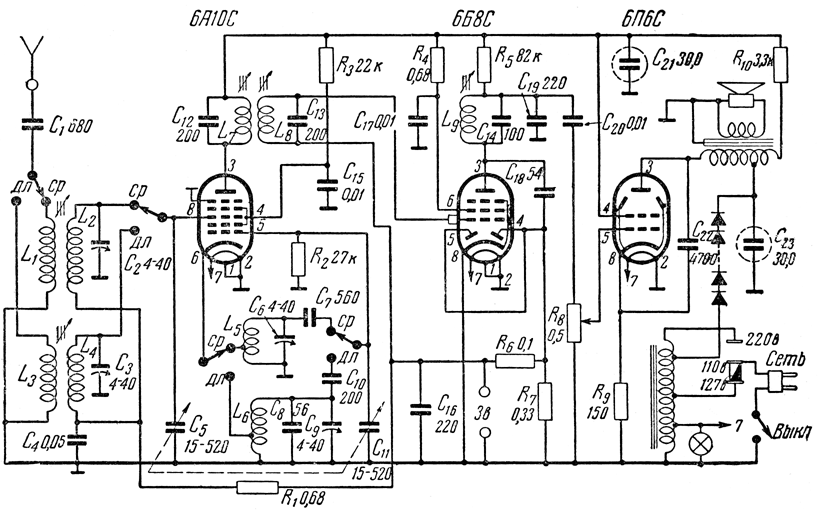

Принципиальная схема радиоприемника "Москвич-В"




Схема проверки сопротивлений приемника "Москвич-В"


 Схема проверки сопротивлений приемника 'Москвич-В'




Схема проверки напряжений приемника "Москвич-В"


 Схема проверки напряжений приемника 'Москвич-В'
