Радиолюбительские антенны

Коротковолновые передающие антенны

Двухдиапазонная 7 и 14 МГц антенна с 300-ом фидером

Катушка связи L содержит 3 витка провода ПЭЛ-1,5, намотка бескаркасная, диаметр намотки 50 мм. Катушка L располагается рядом с катушкой контура.

Рис.1

Вседиапазонная антенна W3DZZ

Катушки L содержат по 20 витков провода ПЭЛ-1,5, диаметр каркаса 50 мм; С по 60 пФ. LC контуры заключаются в экраны, чтобы предотвратить попадание влаги в контур.

Рис.2

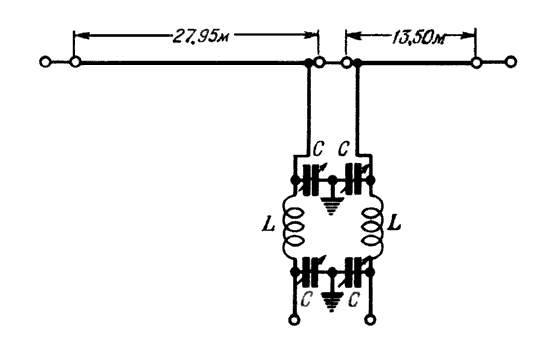

Четырехдиапазонная антенна на 28; 14; 7; 3,5 МГц

Данные L и C подбираются при налаживании. Ориентировочные данные: C по 50...60 пФ, L по 5...7 витков провода ПЭЛ-1,0 на каркасе диаметром 50 мм.

Рис.3

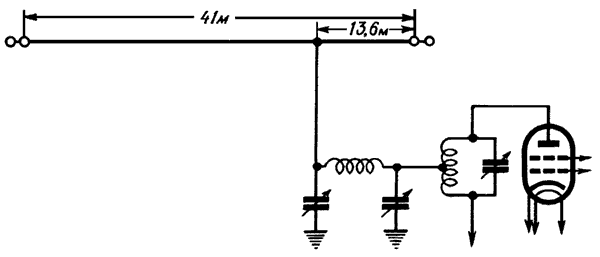

Вседиапазонная антенна типа VS1AA

Антенна соединяется с контуром передатчика через П-контур. Антенна изготовляется из медного провода диаметром 2...2,5 мм. Фидер - из медного провода диаметром 1 мм.

Рис.4

Все рассматриваемые здесь антенны и их фидеры - кроме тех, где применен кабель - также изготавливается из таких же проводов.

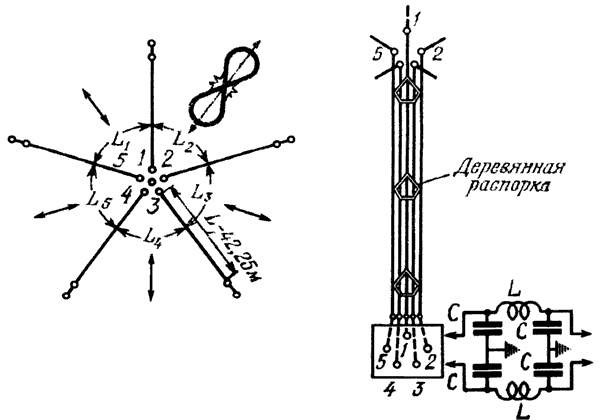

Антенна типа "V-звезда"

Работает на всех любительских КВ диапазонах. Угол раствора между лучами 72 градуса, длина каждого луча 42,25 м.

Рис.5

Ориентировочные данные LC фильтра те же, что и у четырехдиапазонной антенны. Переключение лучей антенны производится в зависимости от направления на корреспондента.

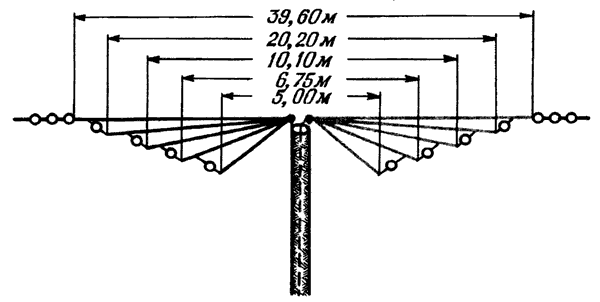

Вседиапазонная антенна с фидером из коаксиального кабеля 60...70 Ом

Провод длиной 39,60 м может быть укреплен на горизонтальной рейке, прикрепленной к мачте. Остальные провода подсоединяются к этому проводу через изоляторы.

Рис.6


Подборка журнала. "Радио" №7/1961 год
