Простейший жук в телефон

Итак, речь пойдет о создании простейшего миниатюрного передатчика т.е. жучка для прослушивания телефона. Этот жук способен передавать все разговоры на расстояние до 40м.

Собственно схема :


Простейший жук в телефон

R1 - 47 кОм, R2 - 330 Ом, С1 = C2 - 30 пф, L1, VT1, - см. текст.



.:: СБОРКА И НАСТРОЙКА ::.

Сначала надо намотать катушку L1. для этого понадобится медная проволока диаметром 0.4 мм, покрытая лаковой изоляцией (сокращенное обозначение - ПЭВ). Нужно намотать 6 витков этой проволки на стержень от шариковой ручки. Далее аккуратно ножом зачищаем третий виток катушки, так чтобы можно было припаять к нему отвод. Катушка должна быть ровной, виток к витку. Вторая важная деталь в схеме - транзистор. Здесь лучше всего подходит забугровый BC547BP. Можно и наши, здесь выбор побольше : КТ315, КТ3102, КТ368, КТ326, КТ3130 с любым буквенным индексом. На схеме буквами обозначены выводы транзистора : база (б), коллектор (к), эмиттер (э). Где какой у конкретного транзистора, скажут в магазине. Все резисторы в схеме типа МЛТ-0.125, конденсаторы керамические. Теперь паяем жука по схеме. Если паять нечем то выводы деталей можно просто скрутить. Когда все будет готово, можно приступить к настройке. Подключаем жука в разрыв линии как показано на рисунке. После разрыва одного провода получится два конца, один плюс, другой минус. Узнать где какой можно тестером.




Снимаем трубку телефона, ищем сигнал FM приемником (88-108 мГц). Если звук искажен, значит катушка намотана криво, придется перемотать. Еще это может быть из-за транзистора. С забугровым качество гарантировано, с нашими нет. Далее настраиваем жук на свободный участок диапазона. Чтобы повысить частоту, надо раздвинуть витки катушки, и наоборот. Ну вот вроде и все. Напоследок хочу сказать, что применение данного девайса хорошо описано в УК РФ, так что перед сборкой советую прочитать :)

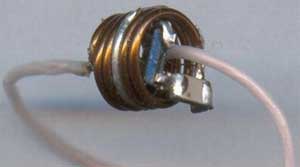

После небольших тренировок, можно совсем запрятать жук в катушку:




Если честно я сам удивился, когда жук заработал. Теперь постараюсь немного сказать о том как мне это удалось, причем во всех подробностях. Сборка начинается с катушки, которая содержит те же 6 витков, но на стержне от ГЕЛЕВОЙ ручки. Следует заранее зачистить и облудить ее концы, т.к. если вы будете делать это с уже намотанной катушкой, то ей настанет конец. Потом берем транзистор и напаиваем прямо на него резистор смещения (между коллектором и базой), к базе под углом 90 припаиваем переходной кондер. Затем все это помещается внутрь катушки, эмиттер транзистора ИЗНУТРИ припаивается к середине катушки. Все это достаточно хорошо видно на снимках, остальное к сожалению осталось за кадром. Монтаж остальных деталей производится с помощью тонкой проволоки, я использовал ПЭВ-0.15.




Автор: Неизвестно



Комментарии к статье:

  Добавил:  Сергей
А если монтер при ремонте поменяет полярность телефонной пары?
  Дата: 2012-04-14
  Добавил:  March
работает!
  Дата: 2011-01-05
