Простой стереофонический усилитель

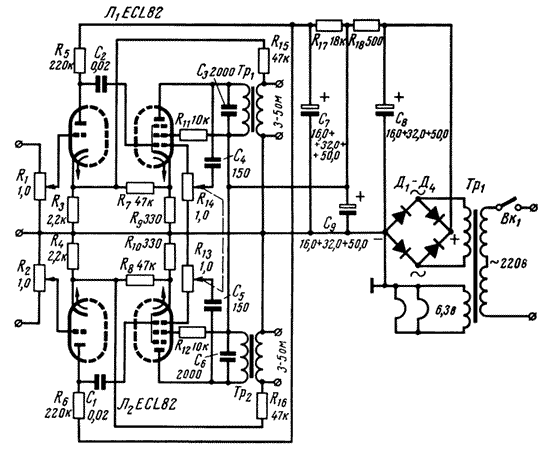

Усилитель работает на двух лампах ECL82.

Такой усилитель легко собрать и наладить. Вход усилителя высокоомный и рассчитан на работу от пьезоэлектрического звукоснимателя.

  • Выходная мощность каждого канала 1,75 Вт.

  • Полоса воспроизводимых частот 50...12000 Гц с завалом на краях диапазона не более 2 дБ.

  • Амплитуда высших звуковых частот регулируется потенциометром R13 и R14 в пределах до -20 дБ.

  • Уровень фона переменного тока не более -50 дБ.

  • Переходное затухание между каналами -50 дБ.

Лампу ECL82 можно заменить лампой 6Ф3П.

Дополнение

"Радио" №10/1964 с.62. Какие детали можно применить для постройки усилителя?

Трансформатор Тр1 можно собрать на сердечнике, набранном из пластин трансформаторной стали типа Ш-19 в пакет толщиной 25...34 мм. Чтобы обмотки трансформатора уместились в окне сердечника, площадь его окна должна быть не менее 3,2 см2.

  • Первичная обмотка, включенная в анодную цепь пентодной части лампы 6Ф3П, содержит 1200 витков провода ПЭЛ 0,12...0,14.

  • Вторичная обмотка состоит из 60 витков провода ПЭЛ 0,9 для громкоговорителя с сопротивлением звуковой катушки (переменному току) 4 Ом; 77 витков провода ПЭЛ 0,8 для громкоговорителя 6,5 Ом или 86 витков ПЭЛ 0,74 для громкоговорителя 8 Ом.

Трансформатор Тр2 имеет такие же данные, как и Тр1.
Трансформаторы можно использовать и готовые, от какого-либо промышленного радиоприемника с однотактным выходом. Оба трансформатора можно взять одного типа. Вторичную обмотку необходимо перемотать таким образом, чтобы отношение числа витков первичной обмотки (узнается по паспортным данным) к вторичной было равно: 20 для громкоговорителя 4 Ома; 15,6 для громкоговорителя 6,5 Ом и 14 для 8 Ом.

Силовой трансформатор может быть собран на сердечнике из пластин трансформаторной стали Ш-20, толщина набора 32 мм. Чтобы обмотки уместились в окне сердечника, площадь окна должна быть не менее 8,5 см2.

  • Первичная обмотка (сетевая) состоит из 1830 витков провода ПЭЛ 0,25...0,27 для сети напряжением 220 В или 1050 витков провода ПЭЛ 0,31...0,33 для сети 127 В.

  • Повышающая обмотка содержит 1580 витков провода ПЭЛ 0,21...0,23;

  • Накальная - 53 витка ПЭЛ 0,9...1,0.

В выпрямительном мостике можно включить отечественные плоскостные диоды Д7Е и Д7Ж (по одному в каждое плечо моста).
Напряжение (под нагрузкой) на конденсаторе С8 (его емкость 16 мкФ) +226 В, а на конденсаторе С9 (32 мкФ) +175 В. Емкость конденсатора С7 - 50 мкФ. Практически конденсатор С7 можно взять емкостью 40 мкФ. Получить такую емкость можно, соединив параллельно два электролитических конденсатора емкостью по 20,0 мкФ.
Рабочее напряжение электролитических конденсаторов С7, С8 и С9 может быть 300 В.


"Radioschau", №7, 1963 год
