Усилитель SE на лампах 6П44СМ

Данный усилитель разрабатывался исключительно для проверки на звуковые качества лампы завода "Рефлектор" 6П44СМ.

Фото 1. 6П44СМ

Были сделаны варианты с фиксированным и автоматическим смещением, драйвер на триоде, пентоде в триодном включении, SRPP.

Получены следующие данные для 6П44СМ(в триоде):
Анод-250 вольт.
Анодный ток-80 ма.
Сетка-38 вольт.
Нагрузка 3 ком\8ом.

Я остановился на схеме, которая приводится ниже.

Схема

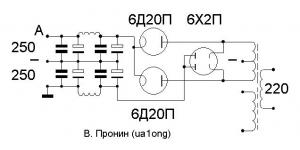

Блок питания

Диоды 6Д20П дают задержку по аноду на время, достаточное для прогрева ламп, отпадает необходимость в дополнительном тумблере.

В катод ЕСС83 (6Н2П), можно поставить резистор с конденсатором, но мне больше понравился никелькадмиевый аккумулятор, 900ма\ч.

Настройка схемы сводится к подбору резистора(минимально5 ватт мощностью) в цепи анода первой лампы, чтобы ток 6П44СМ был 80ма.

Выходные трансформаторы”Аудиоинструмент”  TW25SE.


Автор: Владимир Пронин( ua1ong), г. Северодвинск




Радиолампы, использованные в статье:
  1. ECC83
  2. 6П44С


Комментарии к статье:

  Добавил:  Тормансианин
Автор пишет, что выходная лампа в режиме триода. А рисует ультралинейный каскад. Торопился, видимо, донести народу истину.
  Дата: 2014-01-17
  Добавил:  Даня
По моему он вобше никак не звучит.Написано же что был создал для проверки КАЧЕСТВА ламп. Мол выживет нет.
  Дата: 2012-07-08
  Добавил:  ДМИТРИЙ
Ну и как? Звучит?
  Дата: 2011-06-30
