Усилитель рассчитан на совместную
работу со звуковой картой компьютера, CD или DVD
проигрывателем.
Выходное напряжение ЦАПа этих устройств (+2,5В) является
опорным для первой лампы, поэтому включаться и
выключаться усилитель и источник должны одновременно.
В данной схеме это предусмотрено, включение и выключение
происходит при нажатии кнопки «Вкл» на DVD
проигрывателе.
В источнике также должна быть предусмотрена программная
регулировка уровня выходного сигнала т.к. усилитель

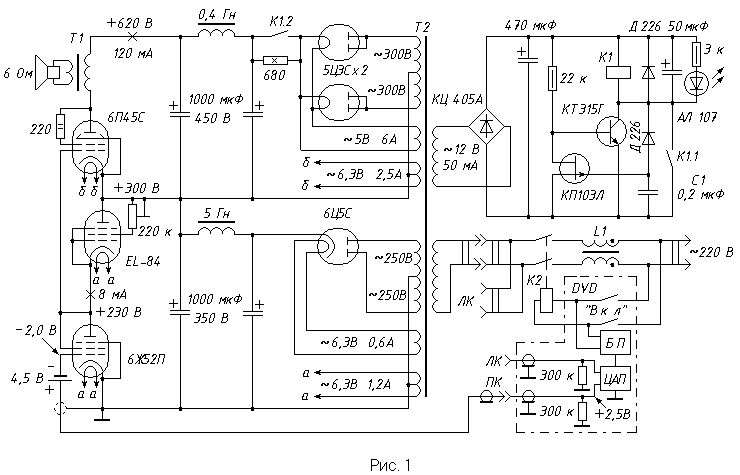

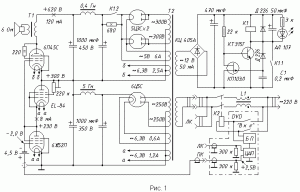

своего регулятора громкости не имеет. Схема усилителя
дана на рис. 1.
Описание схемы.
Наиболее сложным в данной конструкции
является узел на первой лампе, рассмотрим его работу
более подробно. На выходе ЦАПа, как видно из схемы
присутствует положительный потенциал величиной +2,5
вольта, подавать такое напряжение прямо на сетку первой
лампы нельзя.
Для компенсации этого напряжения в разрыв сеточного
провода включена батарейка на 4,5 вольта (3+1,5) минусом
к сетке, этим мы перекомпенсировали плюсовое напряжение
ЦАПа на -2,0 вольта.
Формула для расчета потенциала сетки при положительном
напряжении источника дана ниже.
Ec = Uист. + ( -Uбат. ) + ( -0,5Uнак.
) - для прямонакальных ламп.
Ec = Uист. + ( -Uбат. ) - для ламп косвенного накала.
Постоянными величинами в этой формуле
являются Uист. и -0,5Uнак. Напряжение батарейки
можно менять ступенями с шагом 1,5 вольта, подбирая
таким образом потенциал сетки.
Анодной нагрузкой первой лампы
является не постоянный твердотельный резистор, а его
вакуумный аналог, который по линейности ничуть не хуже,
а звук с ним гораздо лучше.

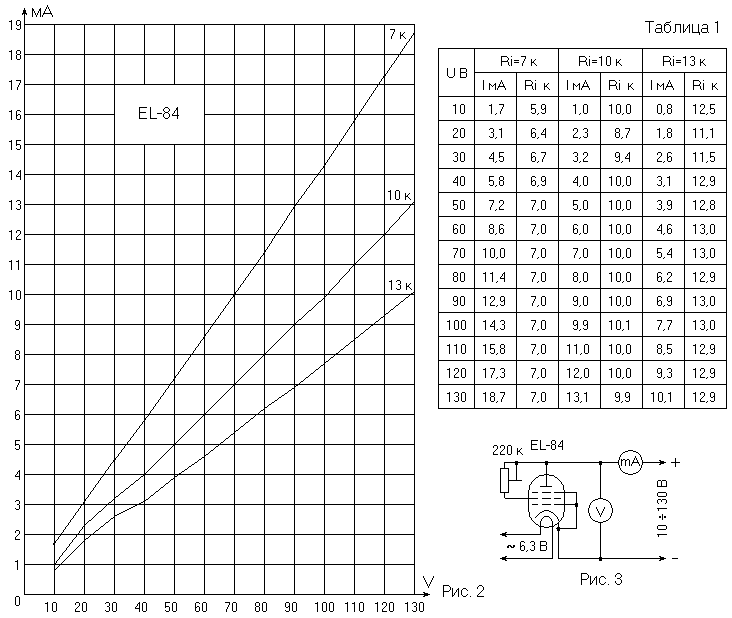

ВАХ этого элемента дана на рис. 2, более точные данные в
таблице 1, а схема измерений на рис. 3.
Как видно из графика и таблицы
вакуумный резистор обладает двумя несомненными
достоинствами – это абсолютная линейность в заданном
диапазоне изменения напряжения и возможность
регулировки, что необходимо в данной схемотехнике. Были
сняты ВАХ следующих ламп – 6П14П, 6П15П, 6П43П, 6П9,
6П6С, EL-84. Наиболее линейной оказалась EL-84, за ней
идут 6П15П и 6П14П, остальные показали
удовлетворительные результаты. Хотя, может кому-то звук
на 6П9 понравиться больше.
Падение напряжения на лампе EL-84
является напряжением смещения выходной лампы усилителя и
составляет 70±5 вольт. Его можно регулировать резистором
220 кОм, изменяя тем самым ток 6П45С.
В усилителе применена задержка подачи
полного рабочего тока на выходную лампу. Работает
этот узел так – при включении питания транзистор КП103Л
открывается нулевым потенциалом на затворе,
следовательно КТ315Г закрыт. Далее начинает заряжаться
емкость С1 через обмотку реле К1 и обратносмещенный диод
Д226. Примерно через 1,5 минуты полевой транзистор
закрывается, биполярный открывается, срабатывает и
самоблокируется реле К1. Контактами К1.2 замыкается
резистор 680 Ом и подается полный рабочий ток на
выходную лампу, а контакты К1.1 разряжают емкость С1
через диод Д226. Это нужно для того чтобы при повторном
включении цикл повторился с тем же интервалом – 1,5
минуты. Конденсатор С1 нужен хорошего качества и с малым
током утечки, в схеме стоит К40У-9.
Кенотронные блоки питания
особенностей не имеют, тут чем проще тем лучше, без
всяких стабилизаторов и прочих наворотов. Фильтрующие
емкости выбраны очень большие по 1000 мкФ.
Это нужно для уменьшения просадки напряжения на
каскадах. Единственное, им нужно дать разогреться минут
15–20.
В DVD проигрывателе «Akira», с
которым в данный момент работает усилитель, на выходе
правого и левого каналов ЦАПа стоят два планарных
резистора по 300 кОм они нужны для правильной работы
схемы перекомпенсации.
Конструкция и детали.
Конструктивно усилитель выполнен в
виде 2-х моноблоков.
Выходной трансформатор Т1 от усилителя «Прибой», не
переделанный, все секции первичной
обмотки соединяются последовательно, вторичка без
изменений.
Трансформатор Т2 – перемотанный ТС-270
Реле К1 – РЭН34-Т ХП4.500.000-02
К2 – РП21-УХЛ04
Катушка L1 – любой фильтрующий дроссель из телевизора,
принтера, монитора и т.д.
Межблочный кабель – посеребренный РК от старой военной
радиостанции.
Звук.
Звук в основном зависит от линейности
вакуумной нагрузки и очень похож на работу
дроссельного каскада, но более динамичный, мощный и
акцентированный по всему диапазону.
Вместе с тем звук живой, а искажения на слух, благодаря
высокой линейности первого каскада,
практически не ощущаются.
Мощность усилителя не большая – около 4,5 ватт в
номинале и 6 ватт до ограничения, что вполне
достаточно для жилой комнаты. Чувствительность около
вольта.
Автор: А.В. Максимов
|
| |
|
Радиолампы, использованные в статье:
- 6П45С
- 6П14П
- 6Ж52П
- 6Ц5С
- 5Ц3С
|
