Ламповый усилитель на ГУ81-М , 1200W

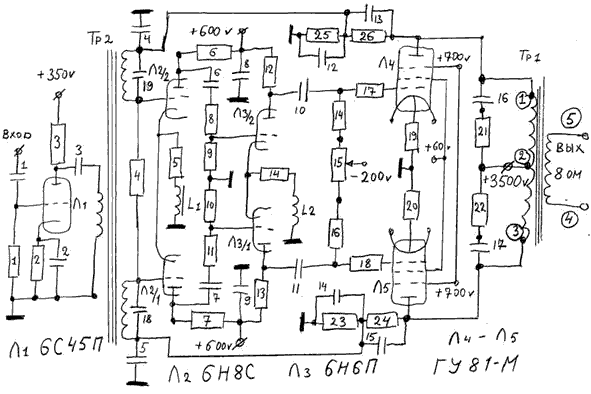

Предлагаю вашему вниманию схему и описание работы лампового усилителя с выходной мощностью 1200 ватт.

Усилитель мощности собран на пяти лампах Л1 6С45П (фазоинвертор).

Л2 6Н8С, Л3 6Н6П (предоконечный усилитель).

Л4, Л5 ГУ81 М (оконечная ступень усилителя мощности).

Частотная характеристика (20гц - 20000гц) 1,5дб.

Коэффициент гармонических искажений (600ватт 0.5% --- 800ватт 1.2% ---- 1000ватт 2%).
Сопротивление нагрузки (8 Ом).

Потребляемая мощность от сети 220V (2000 ватт).







Предоконечный усилитель совместно с оконечной ступенью охвачен (ООС), достигающей 26дБ. Наличие (ООС) обеспечивает высокие качественные показатели усилителя, малую чувствительность к смене ламп, практически полное отсутствие реакции на отклонение нагрузки. (ООС) снимается с R25 на С4 верх. плечо и с R23 на С5 ниж. плечо. Для более глубокого подавления синфазных помех (четных гармоник)используются дросселя L1 и L2.

Оконечная ступень выполнена по двухтактной схеме на мощных лампах ГУ81-М прямого накала. На аноды ламп подается 3500 вольт. Для получения необходимого импульса анодного тока при меньшей, чем обычно, требуемой величине возбуждающего напряжения, на пентодные сетки подается 60 вольт.

Предварительный усилитель представляет из себя ламповый микшер с двумя входами (микрофонный, чувствительность 5мВ) и (гитарный, чувствительность 100мВ). Каждый из входов имеет независимую регулировку тембров. Собран он на трех лампах 6Н23П и одной 6Ж32П.

Собранный усилитель обладает прозрачным ламповым звуком и не боится короткого замыкания в нагрузке.


 zaharura@rambler.ru



Радиолампы, использованные в статье:
  1. 6С45П
  2. 6Н8С
  3. 6Н6П
  4. ГУ-81
  5. 6Ж32П
  6. 6Н23П

Комментарии к статье:

  Добавил:  6П3С ЛИППЕЦК
ВСЕМ СВОБОДНЫМ В ЭФИРЕ ЛИПЕЦК 3-ий район!
Автоанодная модуляция в АМ передатчиках!!!
ГРАЖДАНЕ - СССР, наверное, мало кто делал Автоанодную модуляцию (ААМ = Кпд 75%.), из-за сложности. Перечитав кучу литературы, я понял - она того стоит. Анодная модуляция отдыхает, а о сеточной вообще нет речи. Предлагаю на ваш выбор рабочие схемы ААМ.

где Р - отдаваемая мощность;
Ра - предельная мощность, рассеиваемая анодом;
- к.п.д. усилителя.
Например, при Ра = 125вт. ( ГК-71 )
К.П.Д. = 25%.
При любой сеточной модуляции и при обычном (линейном) АМ сигнале, усилитель работает в недонапряженном режиме с низким к.п.д. (порядка 30%)!
Усилитель может отдать мощность :
Р=(125/(1-0,25))х0,25=42вт.
При ААМ к.п.д. = 75% (ГК-71)
Р=(125/(1-0,75))х0,75=375вт.
В обоих случаях на аноде рассеивается 125 вт.
Cледовательно, возростает К.П.Д. услителя от 25% до 75%, то есть в 3 раза. Увеличивается мощность, которую можно снять с усилителя, в 9 раз!

Принцип работы:
РИС.1
Основное отличие передатчика состоит в построения мощного оконечного каскада, где совмещаются функции усилителя радиочастотных колебаний и анодного модулятора, которое позволяет получить высокое КПД и мощность как при анодной модуляции класса В.
Для этого требуется:
а) оптимизация режима оконечного усилителя путем использования (скользящего) напряжения смещения сетки.
б) создание две ступени усиления модулированных колебаний с синфазной сеточной и анодной (питание анодной цепи предоконечного каскада от модуляционного дросселя).
в) в ведение отрицательной обратной связью по низкой частоте.
г) включение регулирующей лампы в оконечном каскаде (повышение линейной характеристики).
Схема:
На рис.3 схема ААМ с синфазной сеточной и анодной модуляцией в предоконечном каскаде: повышает вдвое КПД анодной цепи предоконечного каскада в режиме несущей, увеличивает пиковую мощность и амплитуду возбуждения.
В оконечном каскаде, при изменение амплитуды модулированного колебания UM, изменяется анодное напряжение, т.е. возникает дополнительная анодная модуляция, за счет анодного тока. Постоянная составляющая анодного напряжения изменяется в фазе с напряжением на сетке, (которая содержит переменную низкочастотную составляющую, создаваемая на модуляционном дросселе ТV2).
Применение «скользящего» напряжения смещения сетки, обеспечивает увеличение по абсолютной величине постоянное отрицательное напряжение смещения Ес.
В режиме несущей частоты, дополнительное положительное напряжение (включенное последовательно) смещения отсутствует. А при большой глубине модуляции, положительное напряжение смещения максимально и компенсирует дополнительно введенное напряжение отрицательного смещения (при увеличении амплитуды радиочастотного напряжения возбуждения), амплитуда радиочастотного напряжения выбирается таким образом, чтобы при всех значениях суммарного напряжения смещения, режим работы генератора сохранялся слабоперенапряженным.
Для улучшения линейности оконечного каскада и повышение динамической характеристики предложено:
- изменять напряжение на экранной сетке за счет изменения напряжения возбуждения. Включение регулирующей лампы, подаваемое напряжение на экранную сетку, в момент подачи напряжения возбуждения. Это производит приращение анодного тока пропорционально приращению напряжению возбуждения, т.е. повышается линейная характеристика. В отсутствие напряжения возбуждения, анодный ток Л-3 близок к нулю.
- отрицательная обратная связь по огибающей колебательного напряжения, путем сравнение с напряжением на модуляционном дросселе по цепи С19, R12-R11 подается на модулятор (при этом нелинейные искажения уменьшаются в три раза, повышается динамическая характеристика модулятора).
Кривые изменения напряжения смещения и напряжения возбуждения модулирующего напряжения к амплитуде Uзч.
Расчет: для ГК-71
Задана мощность в режиме несущей P1=120 ВТ. Выберем ГК-71. Её данные следующие: Ea=1800 в; Eэ=400 в; Eз=50 в; E с = -60 в; S = 4.2ma/v = 0,0042 a/v; Рном.=250 вт. и Ра доп.=125вт. Примем Еа нес.=1800 в.
Расчет начнем с режима максимальной мощности, при пиковым значении модулирующего напряжения и коэффициенте модуляции т =100%. В пиковой точке .
Из графика на рис.3 находим
и Eпик.=0.95
Определяем колебательную мощность в пиковой точке:
Р1пик. = 4Р1нес.= 4х120=480вт.
Анодное напряжение:
Еа пик.= 2 х Еа нес.=2х1800=3600в.
рис.2
Амплитуду колебательного напряжения на контуре:
0.95х3600= 3420в.
Амплитуду первой гармоники анодного тока:
480/3420= 0,141 а (141ма)
Требуемое эквивалентное сопротивление колебательного контура: 3420/0,141=24256ом
Постоянную составляющую анодного тока:
0,141/1.65= 86ма
Амплитуду напряжения возбуждения:
0.141/0,0042х 0.4= 84в.
Напряжение смещения :
-60-84х0.17=-74,2в.
Переходим к расчету режима в мгновенной телефонной точке, (устанавливается только при наличии модулирующего напряжения) т.е. режима в средней точке модуляционной характеристики при глубине модуляции т =100%. В этом случае постоянная составляющая анодного тока Iа0Т должна иметь ту же величину, что и в пиковой точке, т.е.
Что касается первой гармоники анодного тока Iа1Т, то она должна быть в два раза меньше ,чем в пиковой точке ,следовательно, будем иметь:

Полученный результат говорит о том ,что в мгновенной телефонной точке выходная ступень передатчика работает в режиме колебаний первого рода ,т.е. без отсечки анодного тока. В этом случае:

Как видим, напряжение возбуждения в мгновенной телефонной точке должно быть в 5 раз меньше, чем в пиковой, а отрицательное смещение уменьшается с - 77,7 до - 21в.

Наконец в самой нижней точке модуляционной характеристики Uв=0, Ес = -21в. Сеточный ток в этой точке = 0
Переходим к расчёту режима молчания. Напряжение на экранной сетке должно снижается и поэтому принимаем. Ес = - 50 в.
Для того что бы выходная ступень в режиме молчания (в режиме несущей) имела высокий коэфициентполезного действия по анодной анодной цепи примем: ; По графику рис.2 находим ; ;
Амплитуда тока первой гармоники в режиме молчания будет равна:
2x120/0,95х1800 =0.141а (141ма)
Постоянная составляющая анодного тока:
0.141/1.65=0,086а (86ма)
Амплитуда возбуждающего напряжения:
0.141/0.0042х0,35=96в
И напряжение смещения:
-50 – 96 х 0,26 = - 75 в.

рис.3 Схема передатчика с автоанодной модуляцией (700 вт.)
Индуктивность: L3= ТV2 (0,05…0,15)=17,7х0.15= 2,655гн.
ТV2 = (1.5…2) Rк.=8850х2=17,7гн
R1= ; R2 = ; R3=39ком. ;R4= ;R5= ;R6= ;R7= ;R8= ;R9=20ком. ;R10=200 ом 1вт. R11=100ком. ;R12=110ком. ;R13= ;R14=; R15=; R16=; R17=; R18=ком.; R19= ;R20= R21= ;R22= ;R23=100ком.; R24=20ком. ; R25=39ком
C1=; C2 =;C3= ;C4= ; C6= ;C7= ;C8= ;C9=1000пф.; C10=; C11=; C12= ;C13=; C14=; C15=; C16 =2мкфх600в.;C17= ;C18= ;C19=0,25х4000в. ;C20= ;C21=0,05мкф. C22=480пф. ;C23=1000пф. ;C24= ;C25= ;C26= ;C27= ;C28=; C29=; C30=0,05мкф
L1= ;L2= ;L3=17700 ;L4= ;L5= ;L6= ;L7= ;L8= ;L9= ;L10= ;L11= ;L12= ;L13= ;L14= L15=; L16=;

Рабочая схема передатчика на ААМ - 135 вт..


Рис.3
Р=(45/(1-0,75))х0,75=135 вт.
Передатчик состоит из трех каскадов, возбудитель на 6ф1п (пентодная часть), а триодная в режиме удвоителя.
Предоконечный каскад на пентоде 6п15п. Модуляция осуществляется на защитную сетку 6п15п.
На ГУ-50,через С8 снимается промодулированное напряжение возбуждения, амплитуда которого при молчании не должна превышать 30-35в. Изменяющие напряжение возбуждения Uc вызывает почти линейно изменяющую тока управляющей сетки ,который, протекая через R1, вызывает на нем противофазное огибающей напряжения Uс напряжения смещения Ес=12в.
R1 не больше 3ком.
Такие параметры сеточной цепи позволяют получить необходимый угол отсечки модуляционной характеристики (при больших значения R1 и напряжения Uс повышает КПД ,но при этом падает средняя полезная мощность).
В цепь экранирующей сетки ГУ-50 на R2 при модуляции возникает переменное напряжение модулирующей частоты. Чтобы избежать искажений ,экранная сетка должна быть заблокирована по высокой частоте С6= (500-1000пф).
Для улучшения КПД при молчании (применен метод скользящего смещения). К одной из обмотки модуляционного дросселя подключен диодный мост (германиевый диод ДГЦ-22) величину выпрямленного напряжения регулируется R18. При модуляции возникает пропорциональное глубине модуляции положительное напряжение ЕС, которое компенсирует отрицательное внешнее смещения-45в. при молчания. А на мостике диодов +25в.(получается малые не линейные искажения и высокий КПД, при Др.1=20 гн).
Качество модуляции значительно улучшается при охвате отрицательной обратной связью, то огибающая колебательного напряжения при большом индуктивном сопротивлении дросселя совпадает с напряжением модуляционном дросселе. В таком случае напряжение обратной связи можно снять с модуляционного дросселя на С4 и на делитель R16-. R17 и на сетку лампы модулятора. нелинейные искажения в три раза. Тогда увеличить возбуждение до 45в.и постоянное смещение до -55в. соответственно повышается КПД при молчание до 75% ,а полезная мощность до 50вт.
Индуктивность: Rэкв .= Ua пик./ Iпик.
Др.3 = Др.1 (0,05…0,15) гн.
Др.1 = (1.5…2) Rк.= гн
