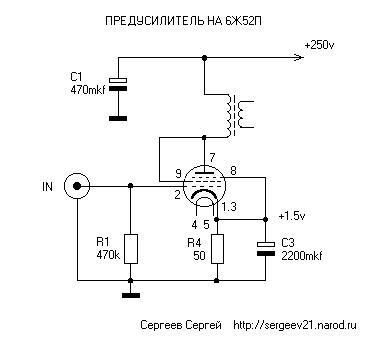

Усилитель на одной лампе 6ж52п

Универсальная одноламповая схема предусилителя, усилителя для телефонов и усилителя мощности.

Универсальная одноламповая схема предусилителя, усилителя для телефонов и усилителя мощности


Усилитель на ОДНОЙ лампе можно применить для разного назначения. Основные параметры зависят от примененного трансформатора.

Изначально хотелось собрать усилитель из книги М.Торопкина на 6с45п. Остановило более низкое анодное-150вольт у 6с45п. 6ж52п в триодном включении имеет немного большую мощность и больший коэффициент усиления 65, большее анодное -250 вольт.

И один из плюсов - дефицитность 6с45п и доступность 6ж52п. 6ж52п требует отбор по минимуму микрофонного эффекта.

При использовании ТВЗ 1-9 получается хороший усилитель для наушников и маломощный усилитель для колонок высокой чувствительности или для компьютерной акустики.

Использовав пять усилителей с сабвуфером , получаем ламповый домашний театр.

Динамики типа 3гд-38 или аналогичные будут великолепно воспроизводить середину и верха при небольшой мощности.

В схеме можно использовать батарейное смещение, достаточно поставить батарейку в сетку и соединить катод с общим проводом. Или аккумулятор в катод. Кому что нравится. Не забывайте что ток анода 30 ма.

Некоторые параметры с ТВЗ 1-9 на нагрузке 8 ом: Мощность- 0.8 ватт (до начала искажений синусоиды по осциллографу). Выходное сопротивление-2.8 ом. Диапазон частот по уровню -3дб – 40-32000 гц.


Автор: Сергеев Сергей
