Ультралинейный двухтактный выходной каскад

Выходной каскад усилителя в основном определяет качество звучания любого радиотехнического устройства.

От этого усилителя зависит будут ли при звучании аккордов наблюдаться искажения, вследствии появления комбинационных частот. Полностью устранить все комбинационные частоты можно только в том случае, если характеристика выходного каскада будет линейна. Необходимо, чтобы коэффициент нелинейных искажений усилителя был не более 0,2...0,3%.

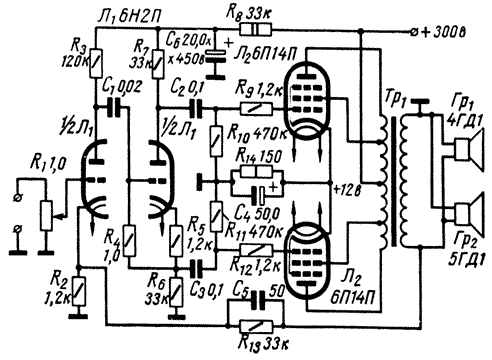

Схема такого усилителя приведена на рис.1. Усилитель имеет двухтактный выходной каскад, собранный по ультралинейной схеме. Частотная характеристика усилителя почти равномерна в пределах 40...15000 Гц, выходная мощность 12 Вт.

Рис.1

Выходной трансформатор взят от радиоприемника "Фестиваль". На одной половине лампы 6Н2П собран предварительный усилитель, на другой - фазоинвертор с разделенной нагрузкой. Усилитель не содержит никаких регулировок тембра, так как эти функции выполняет отдельный темброблок (рис.2).

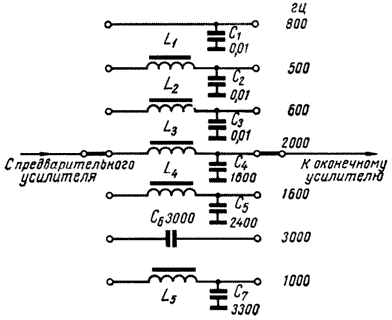

Рис.2

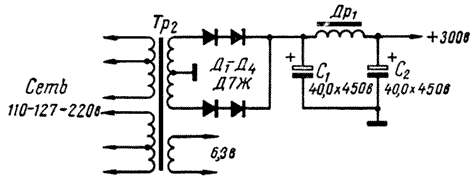

На рис.3 приведена схема выпрямителя для питания усилителя.

Рис.3

Силовой трансформатор Тр2 взят от радиоприемника "Звезда". Дроссель Др1 собран на железе Ш-12, толщина набора 10 мм, обмотка имеет 5000 витков провода ПЭВ 0,12. Выпрямитель дает выпрямленное напряжение 300 В при токе нагрузки 200 мА.

Акустическая система представляет собой ящик размером 470х470х180 мм, в котором размещены два громкоговорителя 5ГД-1 и 4ГД-1.


Е.Вайсман. "Радио" №8/1964 год
