Самый простой усилитель НЧ
Конструкция усилителя настолько
проста, что ее может повторить любой радиолюбитель.
Усилитель может работать от звукоснимателя,

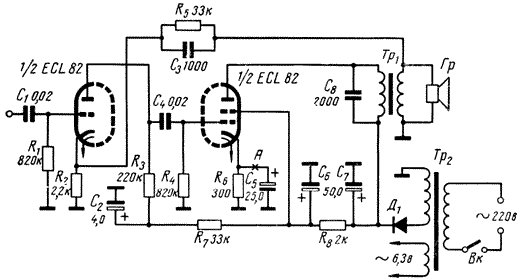

радиоприемника и микрофона. Принципиальная схема усилителя приведена на
рис.1. Он собран на лампе
ЕСL82. Усилитель напряжения выполнен на триодной части этой лампы, а
усилитель мощности - на пентодной.
![](pa-1tube1.gif)
Рис.1
Весь усилитель охвачен отрицательной обратной связью,
напряжение которой со вторичной обмотки выходного трансформатора через
цепочку R3C2 подается в катодную цепь триодной части лампы ECL82. Питается
усилитель от селенового выпрямителя приемника
"Figaro".

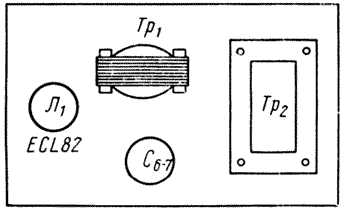

Усилитель смонтирован на алюминиевом шасси. Размещение основных детелей
сверху шасси показано на рис.2.
![](pa-1tube2.gif)
Рис.2
Силовой трансформатор можно намотать на сердечнике с
сечением железа 8 см2. Его сетевая обмотка должна содержать 1100 витков
провода ПЭЛ 0,35, анодная - 1000 витков провода ПЭЛ 0,15 и обмотка накала -
32 витка провода ПЭЛ 0,6.

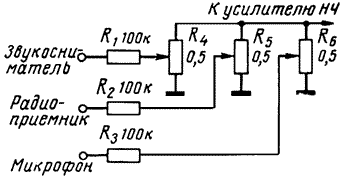

Схема включения регуляторов громкости показана на
рис.3.
![](pa-1tube3.gif)
Рис.3
В качестве регуляторов громкости использованы
логарифмические потенциометры сопротивлением 0,5 МОм. Громкоговоритель можно
применить любой с сопротивлением звуковой катушки 4...8 Ом типа 1ГД-18,
1ГД-9.
Лампу ECL82 можно заменить лампой
6Ф3П. В выпрямителе можно использовать два последовательно включенных
диода Д7Ж. Выходной трансформатор подойдет от радиолы
"Рекорд-60" или другого аналогичного приемника.
"Radioamator i
krotkofalowiec". №12, 1963 год
| |
|
