Корректор RIAA на сверминиатюрных лампах 6н17б и 6н16б

Схема родилась по просьбе Романа Топталова.

Ничего нового, стандартная схема с пассивной коррекцией. Сверминиатюрные лампы позволяют получить размер корректора как пачка сигарет. Правда блок питания получается побольше.

При использовании УЗФ можно значительно уменьшить номиналы конденсаторов в фильтре питания. И тем самым уменьшить и размер блока питания.

УЗФ в данном случае можно применять без радиатора.

Схема рассчитана на напряжение питания 250 вольт. При использовании 200 вольтового блока питания резисторы R7 и R8 нужно уменьшить до 330 ом.

Для снижения выходного сопротивления стоит применить параллельное включение ламп.

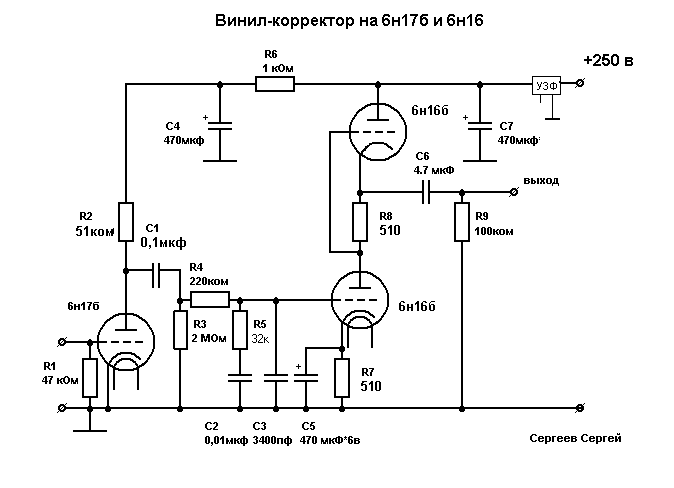

Рис. 1. Схема с пассивной коррекцией

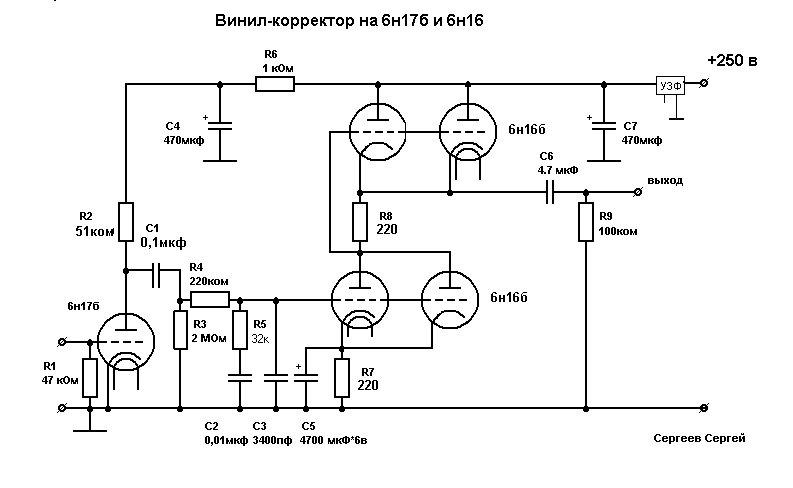

Рис. 2. Схема с параллельным включением


Автор: Сергеев Сергей



Радиолампы, использованные в статье:
  1. 6Н17Б
  2. 6Н16Б

Комментарии к статье:

  Добавил:  lex2
можно брат, но работать не будет
  Дата: 2013-12-16
  Добавил:  lex2
если вместо 6н17б поставить 6н16б-в.какой ей выбрать режим и подойдёт ли вообще?просто 6н16б-в 76года имееться 23шт
  Дата: 2011-06-06
