Стабилизация анодного питания ламповых усилителей


Схемотехника ламповых усилителей очень многообразна. Некоторые из них, в которых применена гальваническая связь между каскадами, требуют стабилизированного анодного питания. В литературе описано достаточно много различных схемных решений и конструкций стабилизаторов, но в основном это устройства, в которых регулируемый элемент включен последовательно с нагрузкой. Достоинством таких решений является простота и хорошие электрические параметры. Однако по мнению автора для высококачественно звукоусиления больше подходит стабилизатор параллельного типа, в котором звуковой ток не течет через блок питания. Вашему вниманию предлагается два варианта таких стабилизаторов – ламповый и лампово-полупроводниковый. Начнем со второго.

TL431. Удивительная микросхема. Количество схем, разработанных на ее основе поражает. Ах, если бы ей еще и б?льший максимальный ток, а главное мощность! Но к сожалению ток ограничен уровнем 100 мА. Ну что ж, придется умощнять, для надежности.

Такой стабилизатор может обеспечить отвод тока до 100мА. Возможно, в катод лампы полезно будет поставить резистор параллельно транзистору. Транзистор КТ818 можно заменить на любой p-n-p транзистор с максимальным током коллектора более 1А и напряжением более 60В. Резистор R1 должен быть мощностью 50 Вт. Для улучшения коэффициента стабилизации параллельно R2 можно подключить конденсатор емкостью несколько микрофарад.

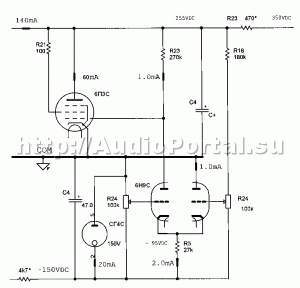

Бескомпромиссный вариант чисто лампового стабилизатора для «отбитых» аудиофилов и адептов «безкаменного» звучания показан ниже. Эта схема уже намного сложнее, поскольку для нормальной работы лампы необходим второй источник отрицательного напряжения.

Возможно, нелишне будет напомнить, что параллельные стабилизаторы нельзя включать без нагрузки. Ну и, разумеется, на выходе должен быть включен конденсатор.


Автор:  В.А. Рыжков  http://audioportal.su



Радиолампы, использованные в статье:
  1. 6П3С
  2. 6Н9С
