Tomato - гитарный предусилитель

TOMATO является ламповым гитарным предусилителем. В схеме использована лампа 12AX7 (ECC83). Я втыкал данный преамп напрямую в звуковую карту компа, и звук, надо сказать, очень не плохой. Естественно, будет лучше, если вы будете "втыкаться" в гитарный комбик.

Преамп выдает звук от clean до легкого overdrive . Это зависит от того насколько "выкручен" потенциометр "DRIVE".

Главная проблема в ламповых устройствах - им нужен блок питания, с достаточно высоким выходным напряжением (от 100 до 300 вольт). Фишка TOMATO в том, что вам не нужен специальный трансформатор с высоковольтной вторичной обмоткой. А нужен обычный, на 12 вольт 0.6А.

Дело в том, что в блоке питания ТОМАТО используется умножитель! На умножитель подается переменное напряжение 12 вольт, а на выходе получаем около 120 вольт, но уже постоянного напряжения. Его-то и подаем на анодные резисторы ламп.

Чем интересен ТОМАТО?

  • Простая схема
  • Обычный 220в -> 12в силовой трансформатор!
  • Ручки Drive и Volume
  • Умножитель "анодного" напряжения 12в -> 120в
  • Нет труднодоставаемых деталей
  • Чиста ламповый звук

Схема обновлена: 23 ноября, 2002

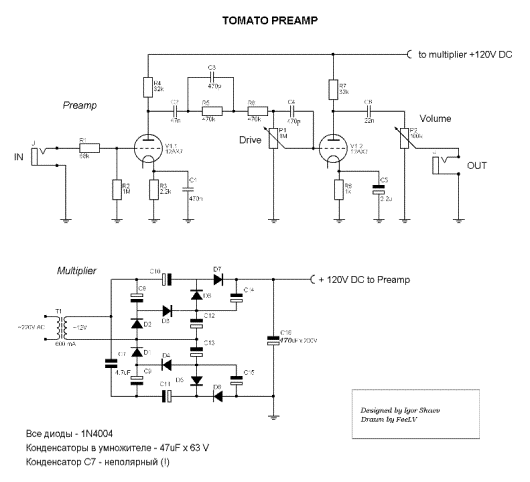

Некоторые замечания по схеме:

Используйте лампы 12АХ7 или ЕСС83. Они позволяют подавать на накал 12 вольт, в отличии от русских 6Н2П.
Конденсатор в умножителе, емкостью 4.7мкФ - униполярный!
Средняя точка, обозначеная как "0" ни к чему не подключена. Не обращайте внимания.
Напряжение на накал лампы 12АХ7 подается напрямую со вторичной обмотки на выводы 4 и 5 лампы. Вывод 9 не подключен.

Все резисторы - мощностью 0.25Вт.
Конденсаторы номиналов 22нФ, 47нФ, 470пФ - на напряжение не менее 200 вольт.
Конденсаторы в катодных цепях лампы - не менее 15 вольт.
Потенциометры с логарифмической характеристикой.

Для тех, у кого есть выходной трансформатор со вторичными обмотками на 6.4 вольта и 90-120 вольт могут использовать в схеме русские лампы 6Н2П, или, даже, попробовать 6Н1П, 6Н23П (у всех у них цоколевка одинаковая).

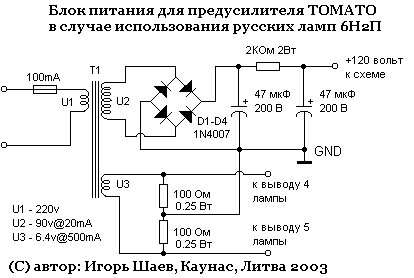

В таком случае, вместо умножителя, используйте вот такую схему блока питания:

Автор: Игорь Шаев
(C) Каунас, Литва 2002
