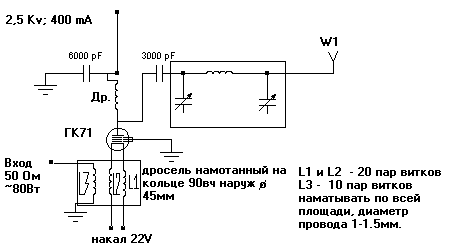

Усилитель на лампе ГК71 с заземленными сетками.

Отличие данной схемы от схемы Я.Лаповка опубликованной в Радиохобби1/2000 в том, что для согласования высокого входного сопротивления лампы применен накальный трансформатор типа ШПТЛ. Данное схемотехническое решение упрощает конструкцию исключая применение переключаемых входных Пи контуров на каждый диапазон. Все заявленные автором параметры сохраняются.


Автор:  неизвестен



Радиолампы, использованные в статье:
  1. ГК-71

Комментарии к статье:

  Добавил:  графит
не нужно писать ахунею - никакой катодный дроссель для прямонакальной гк-71 абсолютно и совсем не нужен !!!
  Дата: 2018-07-29
  Добавил:  юрген
Для прямонакальной лампы ГК-71 НЕ НУЖЕН катодный дроссель!!!
  Дата: 2018-05-22
  Добавил:  Дядя Федор
Можно применить дроссель на разомкнутом магнитопроводе, например ферритовых стержнях. Однако при одинаковой индуктивности, дроссель такого типа будет иметь значительно бОльшие габариты, чем на кольце. Поэтому мне представляется оптимальным вариант – накальный дроссель на кольце, и доп. дроссель для тока катода – на стержне или вовсе без сердечника. Ток анода, по ср. с током накала невелик, диаметр провода, соответственно тоже, и габариты такого дросселя небольшие. Напряжение на нём тоже невелико, поэтому и требования к эл. прочности невелики.обычный небольшой дросселек на карболитовом каркасике диам. примерно 7-10 мм. внавал проводом 0,47 100 витков.
  Дата: 2018-03-28
  Добавил:  кум
у моего кумяки такой умик.Работает - бесподобно! В аноде 3кВ - О.3А - 600 Вт на 14МГц !!! Раскачивается повеселее обычного . А я предпочитаю с ОК и входными контурами ...













































































































































  Дата: 2018-01-17
  Добавил:  Вячеслав
У меня такой усилитель все работает
  Дата: 2015-02-14
  Добавил:  RN4HAM
Всё чётко работает,и лёгкая раскачка получается.
  Дата: 2015-01-09
  Добавил:  alekc
у мене такий на 2гк дає до 1квт при розкачці двома гу 50 з заземленими сетками кольцо100вч 65мм
  Дата: 2012-12-03
  Добавил:  Cергей
К Я.С.Лаповку как то больше доверия.Чем к какому-то анониму.Да и ерунда - все равно практически ни кто ничего не делает.Одно бла...бла...бла.
  Дата: 2012-01-28
  Добавил:  UA3EMB
думаю будет работать!
  Дата: 2011-12-18
