ЛАМПОВЫЙ УНЧ НА ECL82 (6BM8, 6PL12, 6Ф3П)

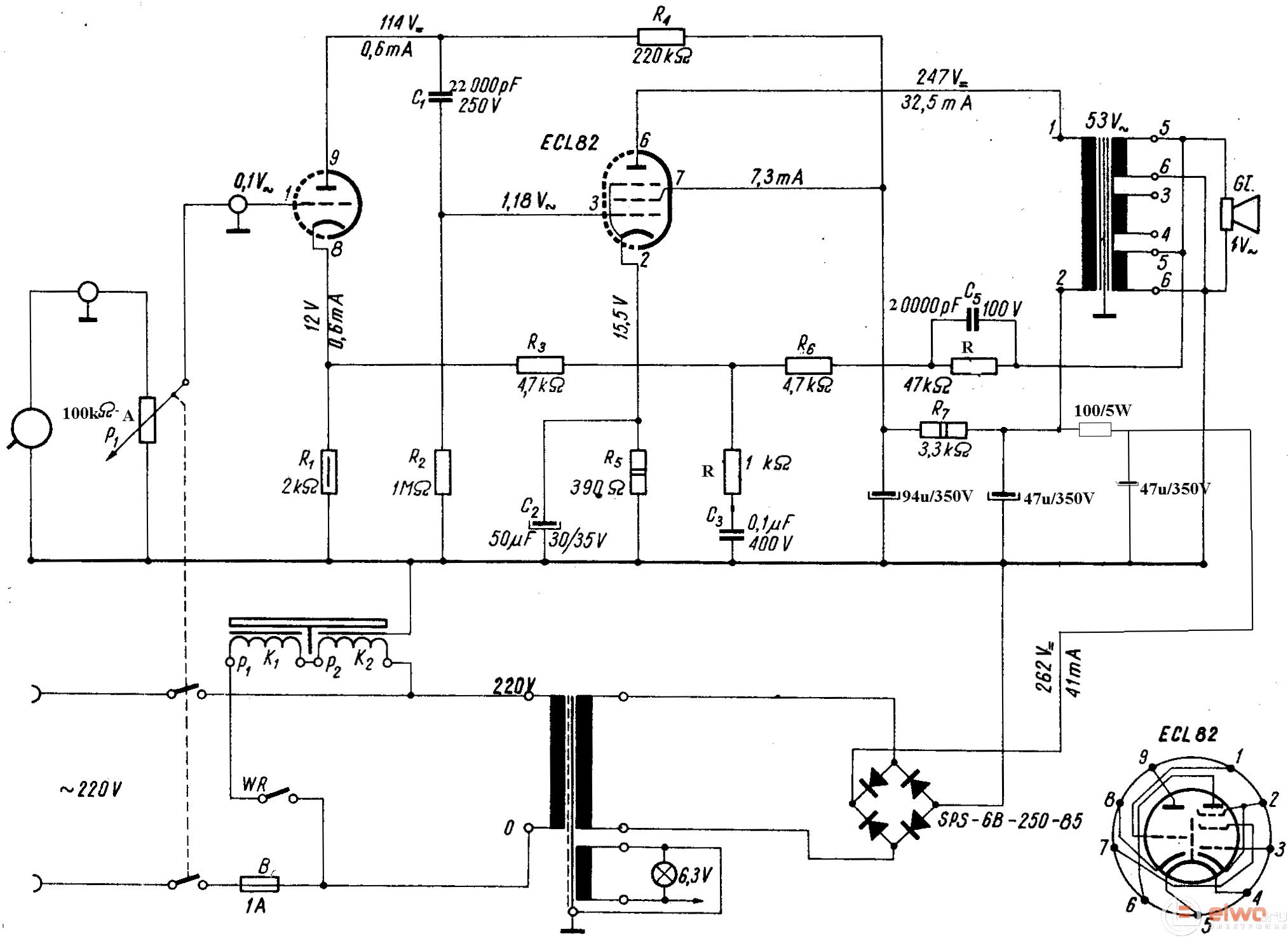

Представляю на радиолюбительский суд свою последнюю работу - это простой ламповый усилитель в конфигурации SE на двух лампах 6Ф3П (6BM8, 6PL12, ECL82). В качестве основы использовал вот эту популярную схему.

Схема простого лампового стерео УМЗЧ

Изменил только несколько элементов - добавил дополнительное звено CR в фильтр источника питания и увеличил емкость последнего конденсатора в фильтре. Это действие было вызвано борьбой с гулом 100 Гц.

Советую всем на будущее сначала запустить усилитель без регулятора, и если все в порядке, то подключите и его. Кроме того, увеличил емкость конденсатора, соединяющего сетку пентода с триодным анодом, и заменил потенциометры резисторами. TS40/29/676 служит трансформатором питания и 2 звуковых TG2,5-1-666 для динамиков на каналы. Масса разведена в стиле звезды. Накал не выпрямлен и не симметрирован - оно как оказалось не влияет.

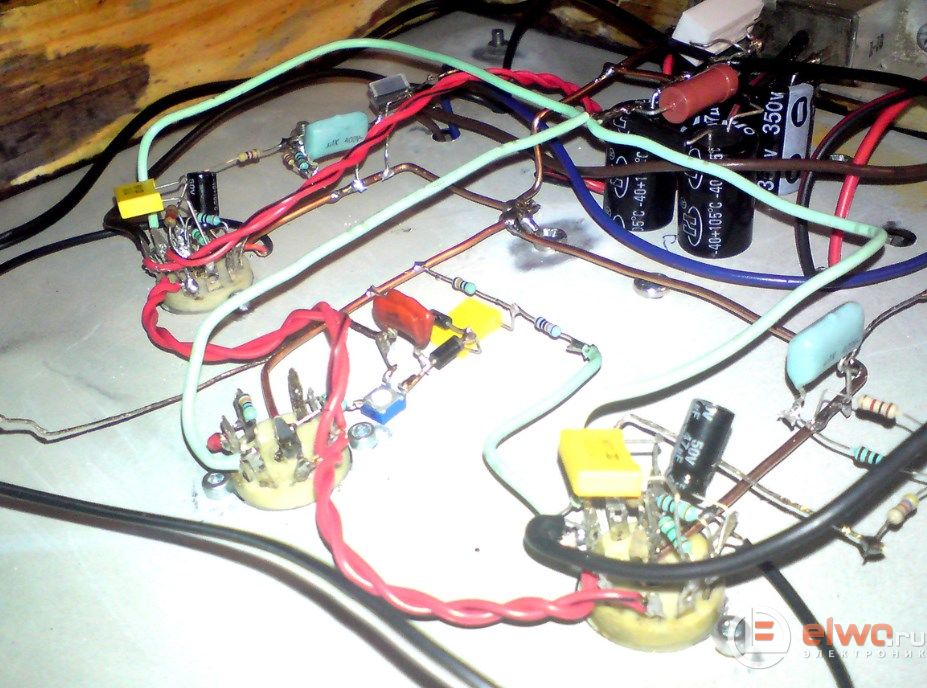

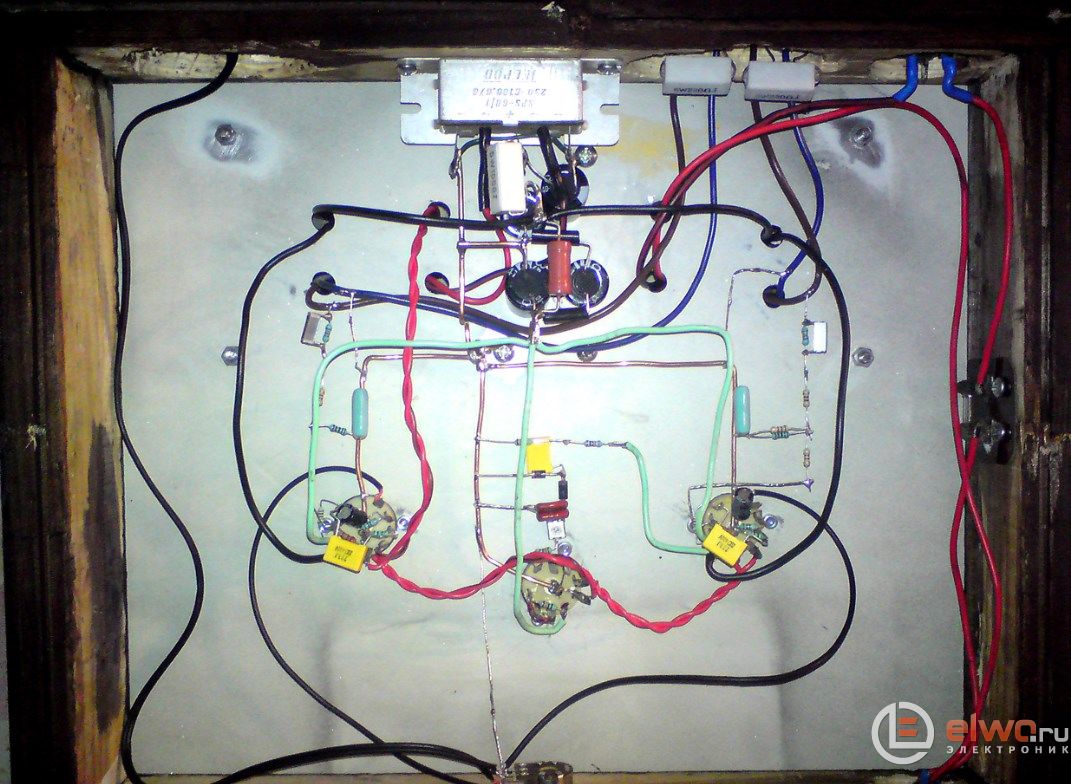

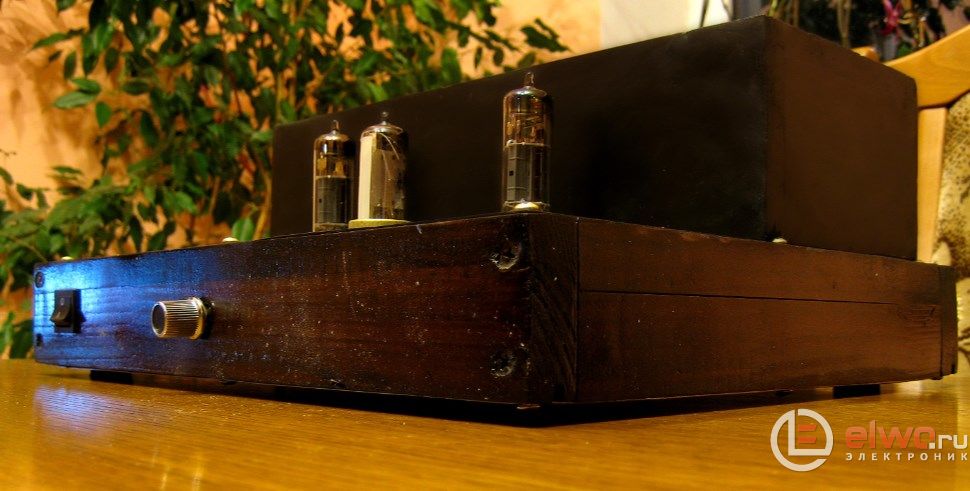

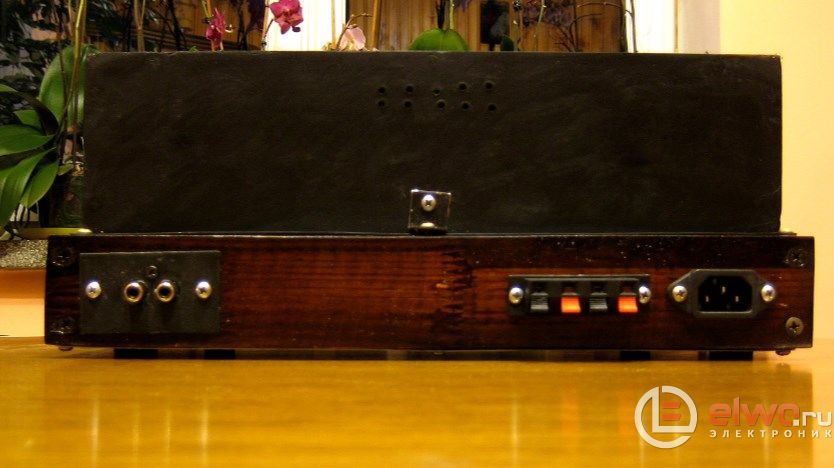

Анодное напряжение пентода составляет 270 В, а триода - 210 В. Все элементы смонтированы навесняком прямо на панельках. Корпус из найденной доски сосновой, лист металла 2 мм. Чехлы трансформаторов также изготовлены из ДСП. Монтаж и наладка не доставили особых хлопот - УНЧ заиграл с самого первого включения.

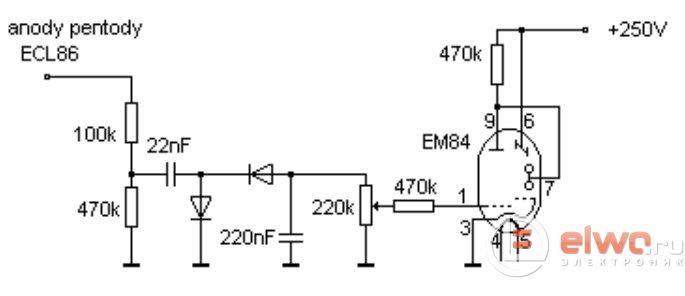

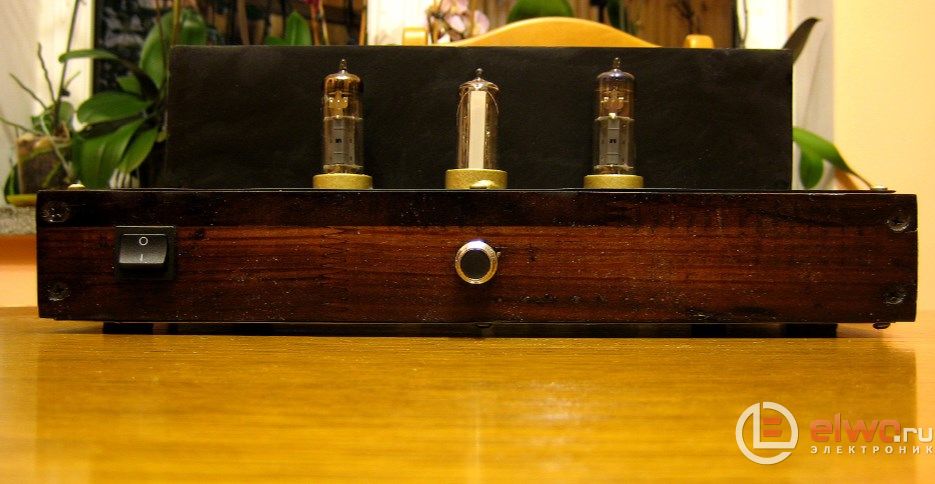

Конечно не обошлось без индикатора на радиолампе EM84, которая радует глаз миганием в такт музыке. Вот схема, которую использовал для управления радиолампой EM84:

Только увеличил значение анодного резистора до 600 кОм, и теперь лепестки без сигнала светятся на длину около 3 мм.

Ну и после взял осциллограф и сделал основные измерения усилителя. Нагрузка тестовая в виде резистора 8,2 Ом, и вот результаты:

  • Среднеквадратичная мощность: 2 Вт (считывание при начальном искажении синусоиды)
  • Частотная характеристика: 21 Гц - 19,7 кГц @ -3 дБ, 26 Гц - 19 кГц @ -1,5 дБ

Думаю что установка более качественного звукового трансформатора, например TG5, расширит полосу АЧХ, особенно сверху. Определенно стоит попробовать достать его.

Усилитель потребляет около 50 Вт от сети независимо от того, играет он или нет - класс А он и есть класс А))

Подводя итоги работы

При сборке усилителя стоит избегать близости проводов входного сигнала и проводов, ведущих усиленный сигнал к выходному трансформатору. Таким образом избегаем виртуальных трансформаторов, где первичная обмотка представляет собой сечение провода анод-трансформатор, а вторичный провод является входным гнездом цепей сетки усилитель-триод. Это самая распространенная ошибка при самостоятельном изготовлении ламповых УНЧ. Однако при небольшом усилении в целом, рекомендацией можно пренебречь.

Что касается звука который выдаёт этот усилитель, ну что я могу сказать - он звучит очень хорошо. Лучше всего в верхнем спектре - чисто и без "песка". Басы не преувеличены - просто верная передача бочек, динамично и управляемо. Мощности достаточно для усиления по комнате 15 метров квадратных. Усилитель работает в паре с колонками самодельными на динамиках Monacora SPH-60 (это широкополосные головки). Такая комбинация кажется вполне подходящей, она хорошо работает при прослушивании джаза, классики, чиллаута. Женский вокал, духовые инструменты - вот что превосходно передает этот набор.
