УНЧ ламповый однотактный с индикатором

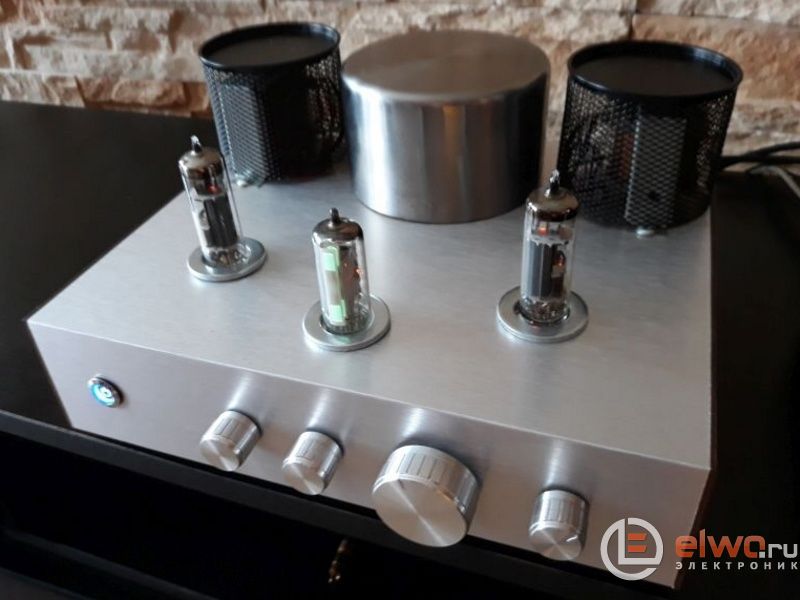

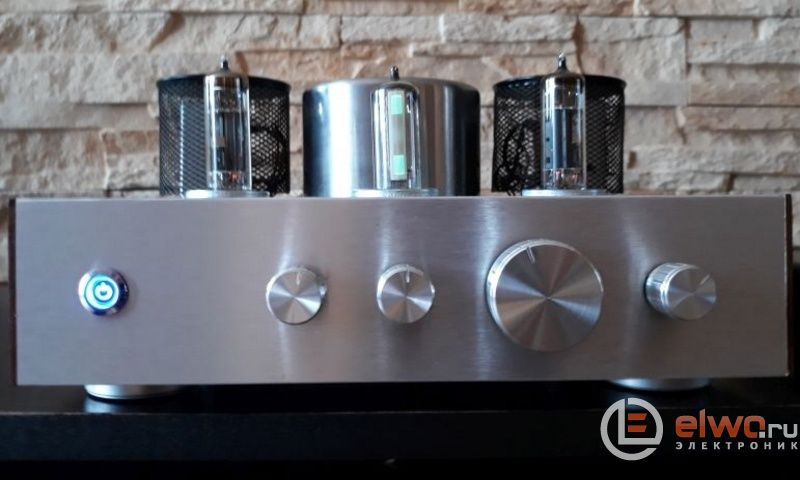

Это ещё один усилитель на лампах, работающий по однотактной схеме. Тут всего одна лампа в каждом канале плюс индикатор уровня. Это простое, классическое SE включение для лампы ECL86. При грамотном монтаже и хорошем фильтре питания никаких гудений или шумов нету.

Принципиальная схема

Схема на УНЧ ЛАМПОВЫЙ ОДНОТАКТНЫЙ С ИНДИКАТОРОМ

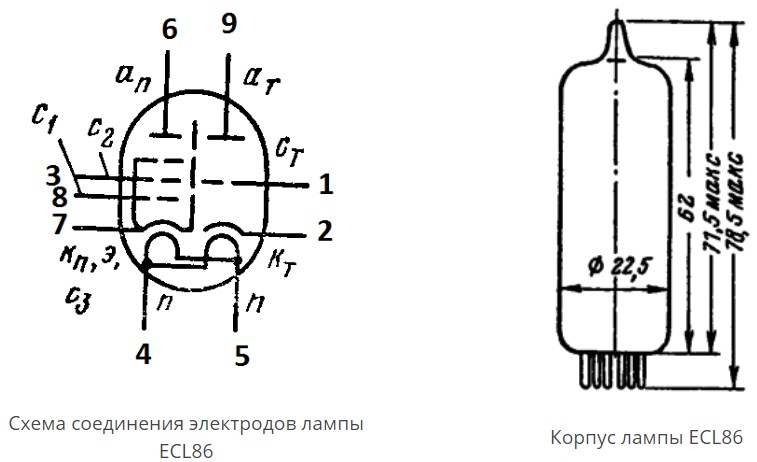

Аналог ближайший для этой лампы: 6ф3п или 6ф5п.

С помощью тестового сигнала и ушей можно сделать вывод, что нормальная АЧХ передается от 35 Гц до 15 кГц, а может и больше, потому что индикатор EM84 выше этого значения еще показывает. При 10 Гц видно, что мембраны динамиков работают, но слышимость на нормальном уровне от 35 Гц.

Значения потенциометров тембра: высокие частоты - 5 кОм линейный, низкие - 50 кОм логарифмические. Естественно регулировка тембра по обратной связи увеличивает искажения, но если они и есть, то их почти не слышно. Давайте просто слушать качественную музыку, а замеры - дело второстепенное.
