Полный стереофонический ламповый усилитель с индикаторами сигнала

   В последнее время хорошо поработал над своим новым двухтактным усилителем на лампах 6Н9С-6Ф6С и вот чего добился. Схема такая:

Схема принципиальная лампового УНЧ

Схема принципиальная лампового УНЧ

   По сравнению с предыдущей схемой, что я выкладывал, искажения уменьшились вдвое. И частотка гораздо красивее, даже не использовал частотную коррекцию. Правда, сейчас в катоде предварительного каскада появился электролит, но это особо не повлияло на качество звука.

Как собрать ЛАМПОВЫЙ УНЧ

   Не хотят 6Ф6С красиво работать в схеме сэлфсплит, а вот 6П14П пожалуйста. Видимо, каким-то образом сказывается их (6Ф6С) высокое внутреннее сопротивление.

ЛАМПОВЫЙ УНЧ

   Схема в общем-то стандартная. Что касается элементов DA1+R11 - это есть стабилизатор тока, который определяет ток покоя ламп выходного каскада. Благодаря такой стабилизации выходной каскад всегда работает в классе А. R15 - балансировочный резистор, с помощью которого уравниваются токи плеч, так что можно точно не подбирать.

ЛАМПОВЫЙ УНЧ Стерео

   Еще раздумываю: надо ли в катоды выходного каскада ставить электролит параллельно цепочке DA1-R11?

ЛАМПОВЫЙ УНЧ самодельный

Испытания усилителя

   Результаты измерений: при входном напряжении 0,7 В выходная мощность в пентоде 5 Вт, в ультралинейке 4 Вт - больше не получается, растут искажения. Остальное в табличках.

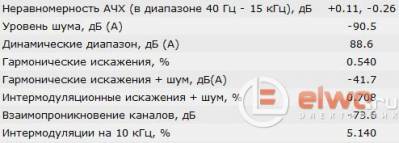

Ультралинейный режим

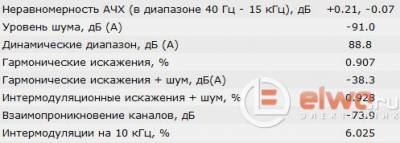

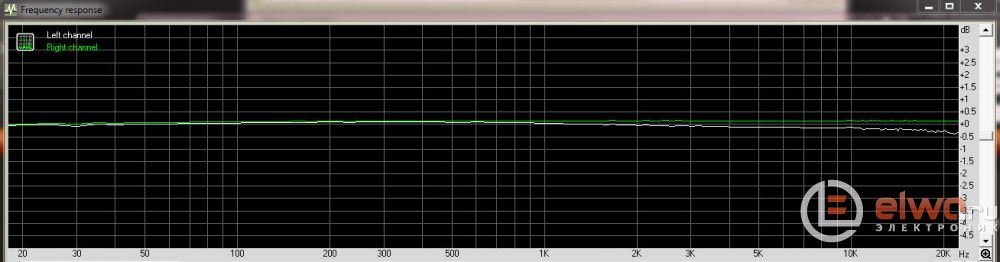

Пентодный режим

   Звук получился приятный, верха очень прозрачные, особенно в пентоде. Бас мягкий, обволакивающий. Иногда кажется, что его маловато, иногда - нет. Зависит от прослушиваемой композиции и качества записи. Параметры трансформаторов вы можете узнать на форуме - у каждого свои возможности и вариантов тут много. Автор проекта - Gamzan.


Автор:  Gamzan https://elwo.ru





Радиолампы, использованные в статье:
  1. 6Н9С
  2. 6Е5С
  3. 6Ф6С
