Ламповый усилитель ВОЛНА

   Сколько стоит хороший усилитель? Около тысячи долларов. А сколько стоит самый дешёвый, ламповый? Те-же самые деньги. Далеко не каждый может за 1000$ купить готовый аппарат у фирменных производителей ламповых усилителей, но если есть знания, можно без проблем спаять его самому. За основу усилителя Волна (будем называть его так), взял проверенную многими схему на 6Н9С, 6П7С и 6Е3П. Максимальная мощность - 8,5 Вт на канал.

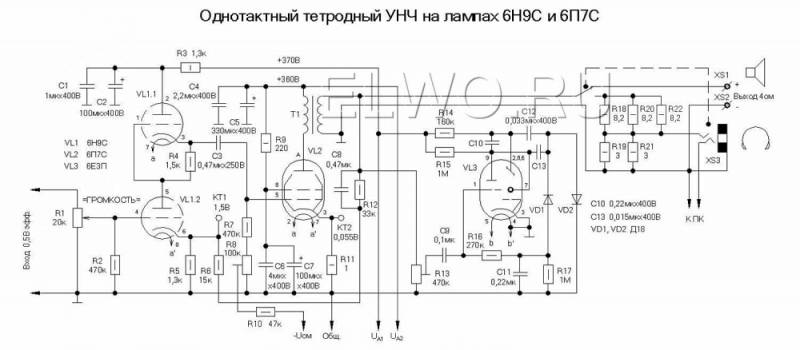

Принципиальная схема усилителя Волна

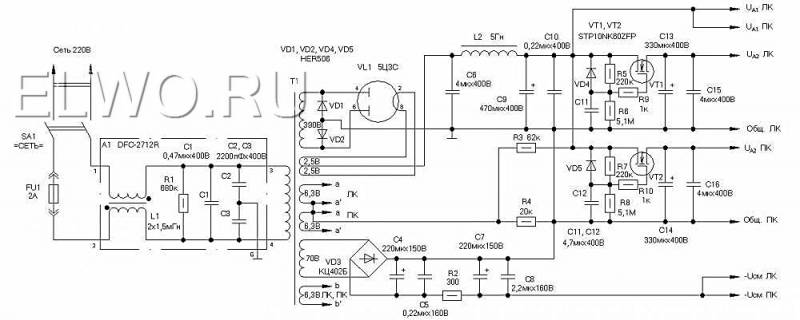

Принципиальная схема БП для усилителя на лампах

   Эта схема работает в однотактном режиме и развивает мощность до 10 ватт, в зависимости от напряжения питания анодов ламп. Для красоты и информативности, на схеме присутствует индикатор уровня сигнала, работающий на лампе 6Е3П. Процесс изготовления аппарата показан на фото.

ЛАМПОВЫЙ УСИЛИТЕЛЬ ВОЛНА - начало сборки

   Блок питания особенностей не имеет, за исчключением применения полевых транзисторов, что стабилизируют анодное напряжение. На каждый из каналов идёт отдельный стабилизатор, для снижения просачивания сигнала звука между каналами по питанию.

ЛАМПОВЫЙ УСИЛИТЕЛЬ ВОЛНА - изготовление

   Трансформатор - тороидальный, а звуковые - от древней радиолы, в выходе которой стояла 6П3С, предположительно, "Урал-52". Если есть возможность - намотайте их сами на железе бОльшего размера, так басы станут ещё мощнее, за счёт расширения АЧХ.

ЛАМПОВЫЙ УСИЛИТЕЛЬ ВОЛНА - монтаж радиодеталей

   Одна из самых проблемных частей изготовления лампового усилителя - корпус. Тут эта проблема была решена за счёт готовых конструкций, для блока питания взят металлический кожух от сгоревшего БП ATX, а основой ламп и самого УНЧ пошёл разбарахоленный DVD плеер.

Трансформаторы в ЛАМПОВЫЙ УСИЛИТЕЛЬ ВОЛНА

   Красивая подсветка - непременный атрибут дизайна лампового УНЧ, это существенно улучшит его внешний вид. И лучше не обходится одними только огоньками накалов, а использовать светодиоды и фантазию, подсвечивая изнутри баллоны и стрелочные индикаторы. Правда он тут всего один, и то не на уровень сигнала, а на анодный ток. Но и ему достался синий светодиод :)

ЛАМПОВЫЙ УСИЛИТЕЛЬ ВОЛНА

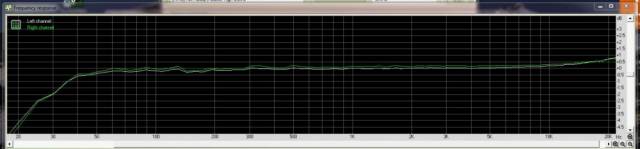

АЧХ лампового усилителя

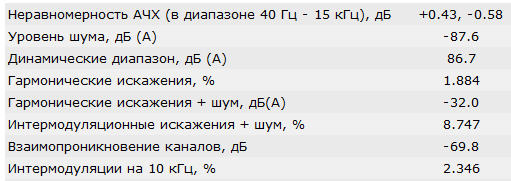

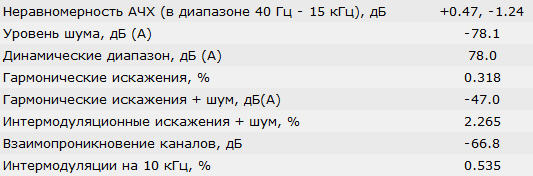

   После настройки были сняты амплитудно-частотные характеристики УМЗЧ, которые показали все основные звуковые параметры схемы. До Hi-End категории они конечно не дотягивают, но с ценовым сегментом аналогичных аппаратов за 2000-5000$ потягаться могут. Приведенная частотка соответствует нижней таблице параметров в статье, это для максимальной выходной мощности. Верхняя табличка для 1 Вт.

ЛАМПОВЫЙ УСИЛИТЕЛЬ ВОЛНА стерео

   Данный УНЧ собрал и испытал - Gamzan.


Автор:  Gamzan https://elwo.ru





Радиолампы, использованные в статье:
  1. 6Н9С
  2. 6П7С
  3. 6Е3П
