Проверенная схема лампового усилителя для наушников

   А вот мой лампач-малыш, исправно работает уже год. Собран и проверен специально для поклонников (любителей, и не только) пентода 6Ж1П, почему так - да просто, эта лампа настолько не дефицитная, что полазив по сусеках, наскреб два десятка. В триодном включении 6Ж1П эквивалентна триоду 6С1П.

ЛУНЧ для наушников

схема и конструкция усилителя для наушников, с использованием ламп

   Вот какие параметры у меня получились для однотактного каскада. Измерения 6Ж1П в тестовом триодном включении:

  •  Ua=85V Ua=126V
  •  Uk=2V Uk=2,2V
  •  U=250V U=250V
  •  Ra=47kOhm Ra=12kOhm
  •  Rk=620 Ohm Rk=220 Ohm
  •  Ck=150mF Ck=150mF
  •  Uin=~1V Uin=~1V
  •  Uout=27V Uout=23V
  •  КHИ=0,7-1% КHИ=0,25-0,4%
  •  АЧХ 5 Гц-200кГц по уровню -3дБ

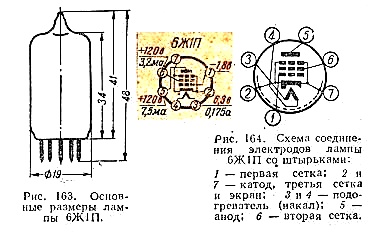

6Ж1П

   Для опытов используйте любой маломощный пентод, например, 6Ж1П (буква Ж в маркировке лампы означает пентод с укороченным нижним загибом анодно-сеточной характеристики) из пальчиковых ламп. Схема представляет собой простейший однокаскадный усилитель НЧ. Для питания усилителя используйте выпрямитель. Сверьте монтаж с принципиальной схемой, включите питание и подайте на вход усилителя низкочастотный сигнал от МП3 плеера, с выхода компьютера или с DVD-проигрывателя. Лампа усилит сигнал, а наушники преобразуют его в звуковые колебания.

САМОДЕЛЬНЫЙ ЛАМПОВЫЙ УСИЛИТЕЛЬ ДЛЯ НАУШНИКОВ

   Резистор R2 в цепи катода является резистором автоматического смещения. Создающееся на нем напряжение подается на управляющую сетку через резистор R1. Конденсатор С3 замыкает на катод переменную составляющую тока цепи экранирующей сетки. Без него во время работы лампы напряжение на экранирующей сетке станет пульсировать с частотой усиливаемого сигнала и возникнет паразитная обратная связь между анодом и управляющей сеткой.

схема и конструкция усилителя для наушников, с использованием ламп 2

   Емкость этого конденсатора должна быть такой, чтобы не оказывать существенного сопротивления колебаниям низких частот усиливаемого сигнала. В ламповом усилителе для наушников этому требованию отвечают конденсаторы емкостью не менее 0,05 мкф.

ЛАМПОВЫЙ УСИЛИТЕЛЬ ДЛЯ НАУШНИКОВ 2

   На схеме одного из возможных вариантов маломощного усилителя для низкоомных наушников (4-16 Ом), используем небольшие выходные трансформаторы типа ТВЗ1-9. Тут выходной каскад показан в пентодном включении лампы. Для стерео потребуется два аналогичных канала.

ЛАМПОВЫЙ УСИЛИТЕЛЬ ДЛЯ НИЗКООМНЫХ НАУШНИКОВ - СХЕМА

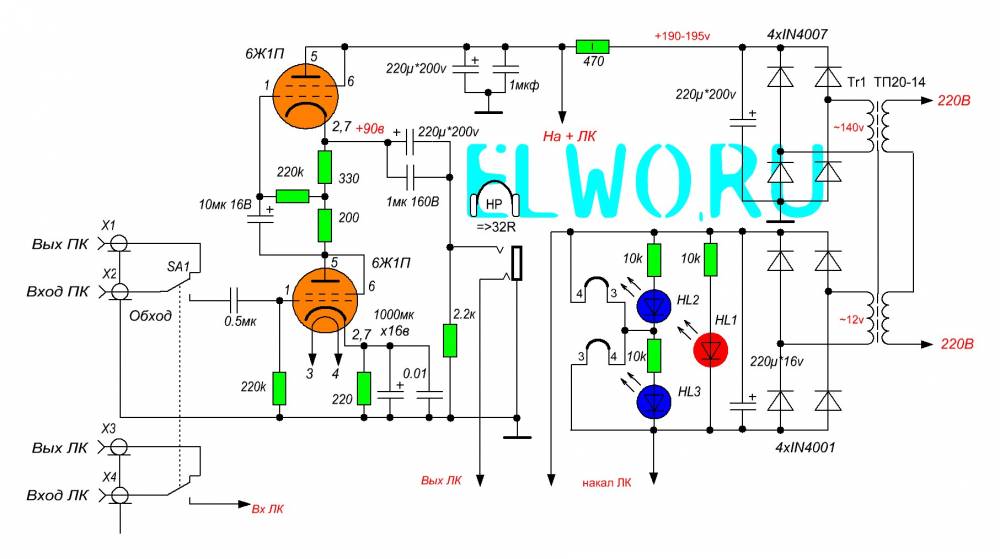

    А вот собственно схема УНЧ, который был использован для моего прибора. Только не забываем, включаем лампы триодами. Сам УНЧ нарисован только для одного канала, второй - такой-же.

схема УНЧ для наушников

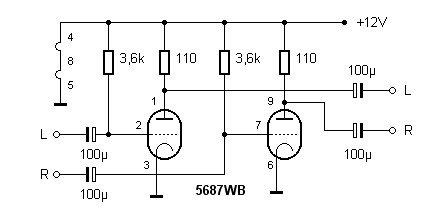

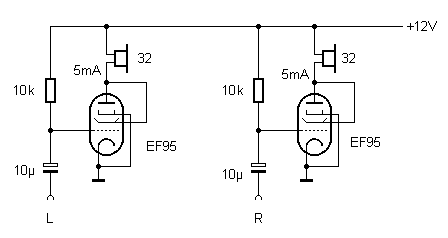

   Кстати лампа 6ж1п (аналог EF95), допускает и пониженное напряжение питания. На схеме ниже смотрите варианты сверхнизковольтных ламповых усилителей для наушников.

схемы сверхнизковольтных ламповых усилителей для наушников

схемы сверхнизковольтных ламповых усилителей для наушников 2

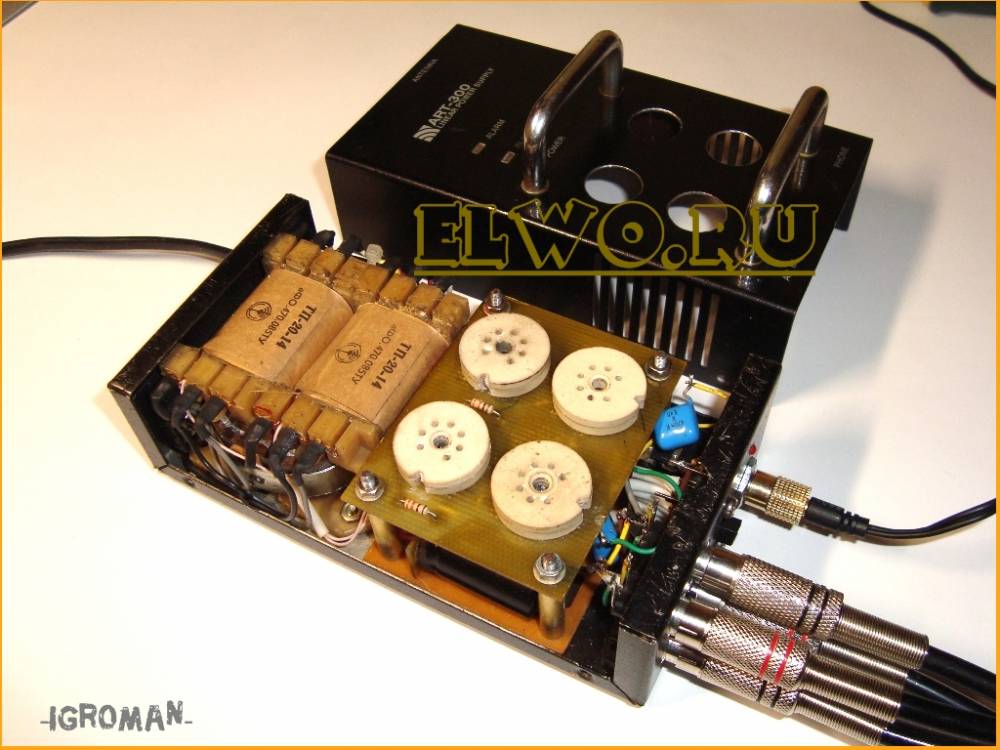

   В плане корпуса и дизайна - что у кого получится, на фотографиях вы видите металлический корпус от блока питания антенного усилитель телефона Senao. В общем звучанием получившегося лампового усилителя для наушников доволен выше крыши!

схема и конструкция усилителя для наушников на лампах триодах

   В плане мощности поверьте, хватит с головой, амплитуда на выходе подскакивает до 1,5 вольт, при импедансе 32 ома.

ЛАМПОВЫЙ УСИЛИТЕЛЬ ДЛЯ НАУШНИКОВ СВОИМИ РУКАМИ

   Но не забывайте! Вся красота этого усилителя напрямую зависит от того, чем собираетесь слушать. Китайские бананы за 5 долларов тут будут неуместны. В общем аппарат сделан по всем правилам HI-END и несмотря на минимальные расходы не особо уступает брендам. Автор фото: -igRoman-
