Коллекция схем гибридных лампово-транзисторных усилителей

    Многие слышали и наверное делали ламповые УНЧ, кто-то говорит их звук самый лучший , а кто-то скажет транзисторы ни в чём им не уступают и по параметрам гораздо круче.

    Я делал и те и эти и готов сделать окончательный вывод: в классном усилителе звука - и лампы и транзисторы, каждому своё:

-лампы отлично работают на входе, а как стильно смотрятся!, а полевые транзисторы на выходе - и не надо огромных выходных трансформаторов.

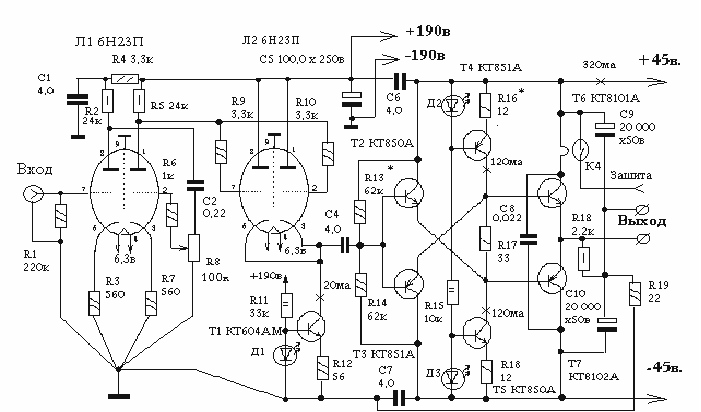

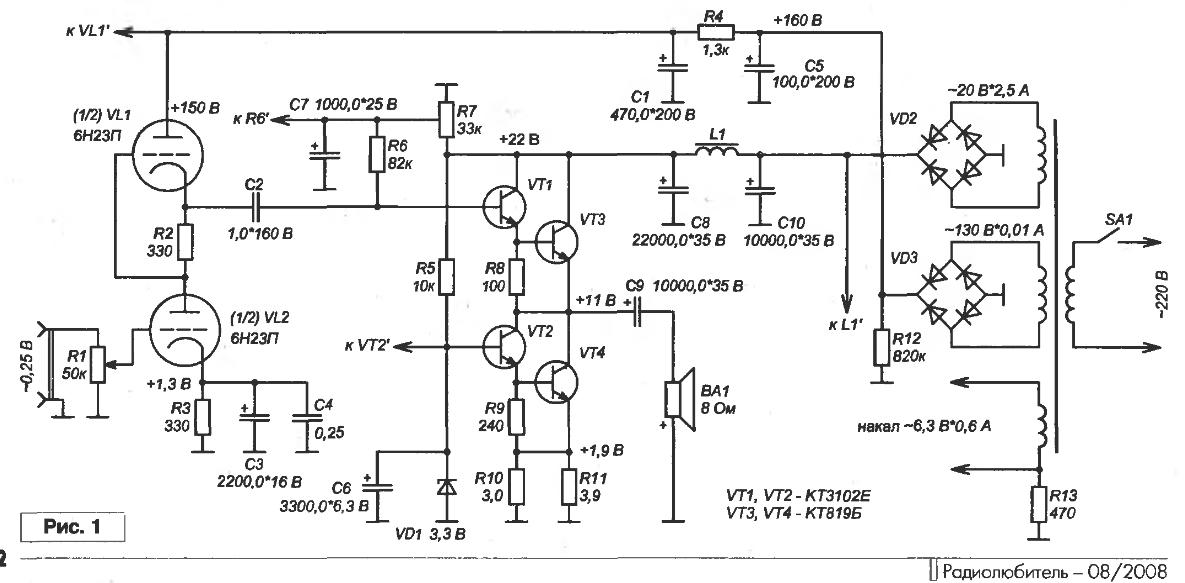

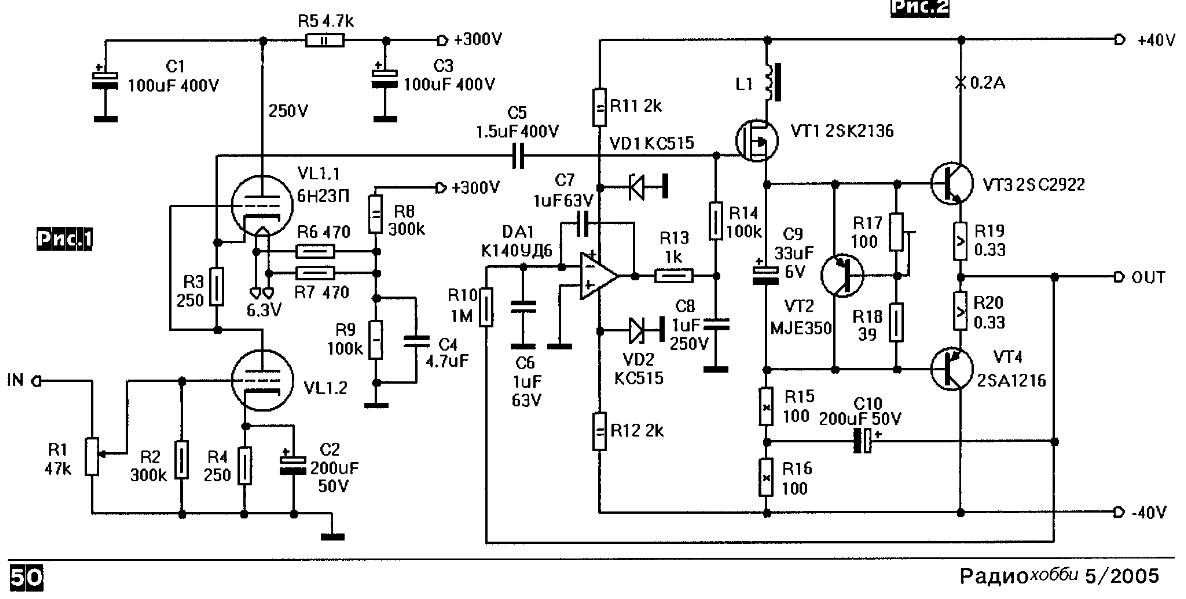

    Вот схемы которые я испытывал в процессе экспериментов и все они прекрасно себя зарекомендовали!

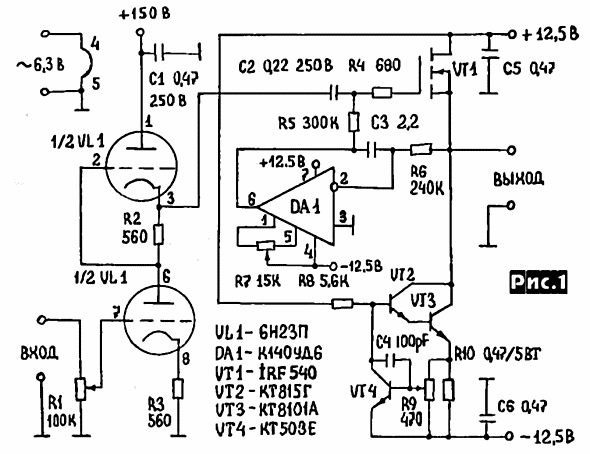

    А вот пример практической реализации одного из гибридных УНЧ по схеме, приведённой ниже:

унч гибридный

усилитель гибридный

гибрид схема

гибридный усилитель

гибридный усилитель

гибридный усилитель

гибридный усилитель 2

усилитель гибридный

     Для этого усилителя использовал схему на N-канальных полевых транзисторах из журнала радиохобби, Нижняя часть корпуса размерами 15х20 см из сантиметрового алюминиевого листа, используется как общий радиатор для транзисторов. Питание последних получается  через обычный диодный мост и две ёмкости по 10000 мкф. Фона переменного тока не слышно. 200 В для анода берётся с помощью 12-вольтового маленького транса на 10 Вт включенного наоборот к вторичке основного трансформатора. Для индикации положения уровня громкости - ставим синий светодиод через кусочек оргстекла. Для красоты - лампы снизу подсвечиваем красными светодиодами. Разница на слух между 6Н6П и 6Н2П практически не заметна. Налаживание заключается в установке нужного тока покоя (в пределах 0.3 - 1 А). И последнее: не экономьте на радиаторе! Для класса "А" потребуется очень приличное охлаждение. К примеру радиатор для 100 ваттного УНЧ макинтош класса "А" весит 8кг! В качестве источника питания для такого усилителя можно использовать электронный трансформатор.
