Комбинированный регулятор тембра

Комбинированный способ регулировки тембра применяется в некоторых приемниках фирмы "Marquett French"

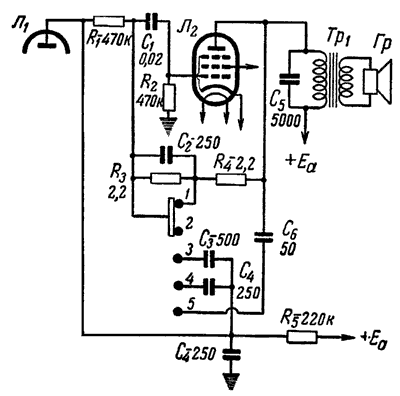

Схема включения регулятора показана на рис. 1а.

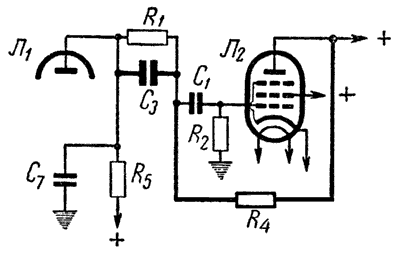

В первом положении переключателя цепь обратной связи (рис. 1б) состоит из сопротивления в 2,2 МОм, обратная связь при этом будет порядка 10%. При подсоединении этой цепи поднимается усиление верхних частот звукового спектра.

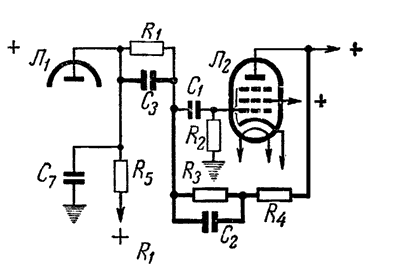

Во втором положении переключателя в цепь обратной связи включается последовательно RC-ячейка (рис. 1в). Она снижает приблизительно наполовину обратную связь на нижних частотах, которая становится равной 5%. На средних частотах обратная связь остается равной 10%. Таким образом в этом положении переключателя поднимаются и басы и высокие частоты.

Рис. 1а

Рис. 1б

Рис. 1 в

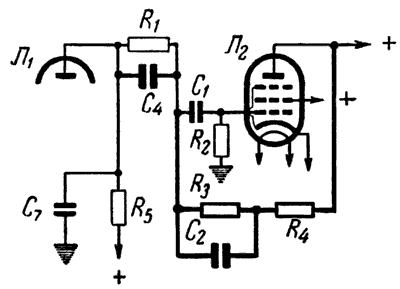

В третьем положении переключателя схема аналогична предыдущей (рис. 1г) за исключением того, что конденсатор, шунтирующий R1 будет меньшей величины (250 пФ). Таким образом в этом положении переключателя также производится подъем басов и верхних частот, хотя, по сравнению с предыдущим, подъем верхних частот будет меньше.

Рис. 1г

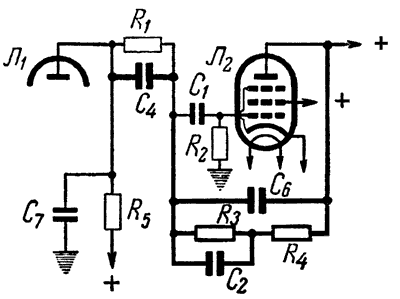

В четвертом положении переключателя схема цепи обратной связи отличается от схемы рис. 1г подсоединением конденсатора 50 пФ между анодом и сеткой мощного каскада (рис. 1д).

Рис. 1д

Это вызывает сильную обратную связь на высоких частотах, но не изменяет имеющейся связи на низких и средних частотах. В этом случае наблюдается срезание высоких и подъем нижних частот звукового спектра.


Автор:  "Radio-Electronics", декабрь, 1958 год
