Двухтактный усилитель 6Н9С(6Н8С)+6Ф6С

Схема особенностей не имеет, обычный самобалансирующийся драйвер, выполненный на лампе 6Н9С, и двухтактный выходной каскад на лампах 6Ф6С. Выходные трансформаторы использовались от стерео радиолы”Симфония”. На фото видны дросселя со старых  военных переговорных ламповых устройств.

Дроссель закрыт латунным кожухом и заполнен газом, умели же делать. Наверху чётко видны бугорки от пайки.

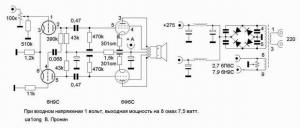

Схема.

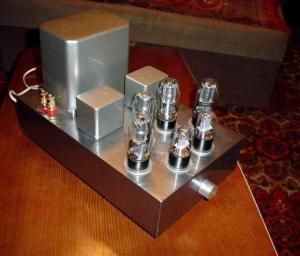

Фото 1.

Фото 2.


Автор:  Владимир Пронин (ua1ong ©)



Радиолампы, использованные в статье:
  1. 6Н9С
  2. 6Н8С
  3. 6Ф6С

Комментарии к статье:

  Добавил:  Сергей
Пронин корчит из себя этакого,самоумиленного гуру.Предлагаю игнорировать его в радиотехническом сообществе!Присоединяйтесь!
  Дата: 2013-10-13
  Добавил:  ЕлЁктрик
Что за мода пошла оформлять усилители в "ящики из под письменного стола"!!!???
  Дата: 2012-11-26
  Добавил:  Сергей
Хороший аппарат!А когда человек говорит о "кондере" в катодном резисторе это уже диагноз.
  Дата: 2012-01-16
  Добавил:  укр6л
да пронин хрен когда ответит
  Дата: 2011-03-24
  Добавил:  мп42б
Схема рабочая ,но в резисторе катода есть сомнения (я имел в виду драйвер),там нет кондера подключенного параллельно !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
  Дата: 2011-03-24
  Добавил:  валера
при повторении этой схемы,нужны ли какие-то настройки
  Дата: 2010-11-14
  Добавил:  валера
при повторении этой схемы,нужны ли какие-то настройки.прошу ответить
  Дата: 2010-11-14
