Классификация трансформаторов и дросселей
Классификация трансформаторов и дросселей, приведенных на сайте:

Малогабаритные трансформаторы и дроссели могут классифицироваться по различным признакам: функциональному назначению, рабочей частоте, электрическому напряжению, электрической схеме, а также конструктивным признакам.

Функциональное назначение. Этот классификационный признак характеризует основные функции, выполняемые трансформатором в электрической схеме. Согласно данному признаку малогабаритные трансформаторы подразделяются на трансформаторы питания, согласующие и импульсные.

Рабочая частота трансформатора - один из наиболее важных параметров, который определяет ряд характеристик изделия, назначение и область возможного применения. По этому признаку трансформаторы могут быть классифицированы на: трансформаторы пониженной частоты (ниже 50 Гц), промышленной частоты (50 Гц), повышенной промышленной частоты (400, 1000 Гц), повышенной частоты (до 10 000 Гц), высокой частоты (свыше 10 000 Гц).

Электрическое напряжение. По данному признаку трансформаторы можно разделить на низковольтные, у которых напряжение любой обмотки не превышает 1000 В, и высоковольтные, у которых напряжение любой обмотки может превышать 1000 В.

Электрическая схема. По данному признак) трансформаторы подразделяются на однообмоточные, двухобмоточные и многообмоточные.

Однообмоточный трансформатор - автотрансформатор, в котором между первичной (входной) и вторичной (выходной) обмотками кроме электромагнитной связи существует еще и непосредственная электрическая. Такой трансформатор не имеет гальванической развязки.

Двухобмоточный трансформатор имеет одну первичную и одну вторичную обмотки, а многообмоточный - несколько вторичных обмоток. Все обмотки двухобмоточных и многообмоточных трансформаторов электрически не связаны друг с другом.

Конструктивные признаки. Это основные классификационные признаки трансформаторов, в основе которых лежат конструкция магнитопровода, его конфигурация и технология изготовления. По конструкции магнитопровода определяется конструкция трансформатора, т. е. название магнитопровода определяет конструктивный признак трансформатора.

Конструктивно магнитопроводы трансформаторов и дросселей подразделяются на броневые, стержневые и тороидальные (кольцевые). Соответственно трансформаторы и дроссели в зависимости от конструкции применяемого магнитопровода подразделяются на броневые, стержневые и тороидальные.

Магнитопроводы дросселей сглаживающих фильтров отличаются от магнитопроводов трансформаторов наличием немагнитного (воздушного) зазора, что позволяет достичь при одинаковом токе под-магничивания значительно большей индуктивности, а также значительно уменьшить степень изменения индуктивности дросселя при изменении тока в обмотке.

Практически зазор между половинами магнитопровода заполняется изоляционной (диэлектрической) прокладкой; при этом фиксируется его размер.

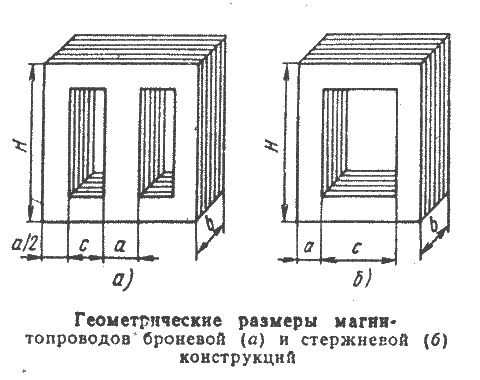

Магнитопровод броневого трансформатора выполняется Ш-образной формы, все обмотки располагаются на среднем стержне, т. е. обмотки частично охватываются (бронируются) магнитопроводом (рис.(а)). В условное обозначение такого трансформатора входит буква "Ш".



Броневые трансформаторы характеризуются следующими достоинствами: наличием только
одной катушки с обмотками по сравнению со стержневыми трансформаторами, более высоким заполнением окна магнитопровода обмоточным проводом (медью), частичной защитой от механических повреждений катушки с обмотками ярмом магнитопровода.

Магнитопровод стержневого трансформатора выполняется П-образной формы и имеет два стержня с обмотками (рис.(б)). На каждом стержне помещается половина витков первичной и половика витков вторичной обмоток. Они соединяются между собой последовательно так, чтобы намагничивающие силы этих полуобмоток совпадали по направлению.

Стержневые трансформаторы обладают меньшей чувствительностью к внешним магнитным полям, так как знаки ЭДС помех, наводимых в двух катушках трансформатора, равны по величине, но противоположны по знаку, поэтому взаимно уничтожаются. В условное обозначение такого трансформатора входит буква "П".

Магнитопровод тороидального трансформатора выполняется круглой формы, как правило, навивкой ленты или из прессованного материала. В условное обозначение такого трансформатора входит буква "О".

Тороидальные трансформаторы характеризуются следующими достоинствами: меньшим магнитным сопротивлением, минимальным внешним потоком рассеяния, нечувствительностью к внешним магнитным полям независимо от их направления. Однако технология изготовления обмоток при полностью замкнутом магнитопроводе весьма сложна, условия охлаждения обмоток наиболее неблагоприятны по сравнению с другими трансформаторами.

Магнитопроводы для трансформаторов и дросселей изготовляются нескольких типов, основными из которых являются следующие:

ШЛ - броневой ленточный, с наименьшей массой;
ШЛМ - броневой ленточный, с уменьшенным расходом меди;
ШЛО - броневой ленточный, с увеличенной шириной окна;
ШЛП - броневой ленточный, с наименьшим объемом;
ШЛР - броневой ленточный, наименьшей стоимости;
ПЛ - стержневой ленточный;
ПЛВ - стержневой ленточный, с наименьшей массой;
ПЛМ - стержневой ленточный, с уменьшенным расходом меди;
ПЛР - стержневой ленточный, наименьшей стоимости;
ОЛ - тороидальный ленточный, с наименьшей массой.


Условные обозначения трансформаторов и дросселей


Т - трансформатор питания;
ТА - трансформатор питания анодных цепей;
ТН - трансформатор питания накальлых цепей;
ТАН - трансформатор питания анодно-накальных цепей;
ТПП - трансформатор питания устройств на полупроводниковых приборах;
ТР - трансформатор питания с оребрением для охлаждения;
ТС - трансформатор питания бытовой радиоаппаратуры;
ТТ - трансформатор питания тороидальный;
ТВТ - трансформатор входной для транзисторных устройств;
ТОТ - трансформатор выходной (оконечный) для транзисторных устройств;
Т - трансформатор согласующий;
ТМ - трансформатор согласующий, маломощный;
ТИ - трансформатор импульсный, миниатюрный;
ТИМ - трансформатор импульсный, миниатюрный, маломощный;
Д1-Д274 - Дроссели унифицированные, низкочастотные;
Д, Др - дроссели фильтров для бытовой радиоаппаратуры.

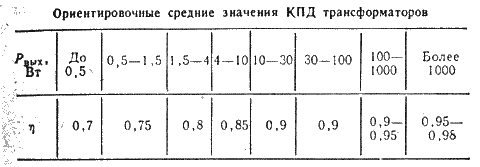

параметры трансформаторов

Основные параметры дросселей фильтров выпрямителей расположены по ссылке.
Параметры трансформаторов на частоту 50Гц:
---ТА--- ТН--- ТПП---Т--- ТС---

Параметры трансформаторов на частоту 400Гц:
---ТА--- ТН--- ТАН--- ТПП--- ТР
