Радиоприемник Беларусь-57
Внешний вид радиоприемника 'Беларусь-57'

"Беларусь-57" - десятиламповый радиоприемник с внутренней магнитной антенной для приема радиостанций на длинных и средних волнах, внутренним диполем для УКВ диапазона и пятью громкоговорителями. Переключатель рода работы - клавишный.

В процессе производства в схему радиоприемника "Беларусь-57" вносились некоторые непринципиальные изменения, улучшающие его работу.

Приводимое описание схемы относится к образцу радиоприемника выпуска 1958 года.

Габариты приемника 620х300х440 мм, вес 17 кг.


Приемник имеет следующие каскады:

1. УВЧ и преобразователь частоты для УКВ диапазона на лампе 6Н3П.

2. УВЧ для остальных диапазонов на лампе 6К4П.

3. Преобразователь частоты для диапазонов ДВ, СВ, KB и первый каскад УП1Ч для УКВ диапазона на лампе 6А2П.

4. Комбинированный УПЧ для всех диапазонов па лампе 6К4П.

5. То же на лампе 6Ж3П.

6. Первый каскад предварительного УНЧ и детектор АРУ на лампе 6Н2П.

7. Второй каскад предварительного УНЧ и фазоинвертор на лампе 6Н2П.

8. Оконечный усилитель на двух лампах 6П1П.

9. Оптический индикатор настройки на лампе 6Е5С.

В качестве детектора AM и ЧМ сигналов, а также для ограничения амплитуды перед частотным детектором используются диоды типа Д2В.

В выпрямителе для питания анодных цепей ламп применен селеновый столбик типа АВС120-270.


Диапазон принимаемых частот:

1. Длинные и средние волны стандартные.

2. Короткие волны - КВ I: 8,82 - 12,1 МГц (34,0 - 24,8 м);

3. Короткие волны - КВ II: 5,56 - 7,7 МГц (54,0 - 39,0 м);

4. Короткие волны - КВ III: 3,95 - 5,56 МГц (76,0 - 54,0 м).

5. УКВ: 64,5 - 73 МГц (4,05 - 4,11 м).

Промежуточная частота для диапазона УКВ 8,4 МГц, для остальных диапазонов 455 кГц.


Основные технические данные


Чувствительность в диапазонах ДВ, СВ и KB не хуже 50 мкВ и в диапазоне УКВ не хуже 20 мкВ.

Чувствительность с гнезд звукоснимателя - 0,2 В.

Избирательность: ослабление чувствительности при расстройке на +-10 кГц не менее 46 дБ и при расстройке на +-250 кГц (на УКВ) не менее 26 дБ.

Ослабление сигнала по зеркальному каналу более 60 дБ на ДВ и СВ, более 26 дБ на КВ и 20 дБ на УКВ.

Частотная характеристика: Диапазон воспроизводимых звуковые частот при приеме в ДВ, СВ и КВ диапазонах 60 - 6500 Гц, в УКВ диапазоне 80 - 12 000 Гц.

Выходная мощность - 3 Вт.


Питание


Питание от сети переменного тока напряжением, 110, 127 и 220 В. Приемник потребляет около 80 Вт.


Электрическая схема


Канал приема УКВ построен по типовой схеме. Он имеет отдельный УКВ блок, комбинированный УПЧ, но частотный детектор отдельный с предварительным ограничением амплитуды. В остальных диапазонах каскад УВЧ работает по схеме резонансного усиления с настроенным контуром в анодной цени. Преобразователь частоты гептодный на лампе 6А2П. В последующем отдельные партии приемников имели преобразователь частоты на лампе 6И1П.

В УПЧ AM тракта первый и второй ФПЧ двухконтурные с регулируемой связью между контурами, а третий - трехконтурный. Регулируемая связи между контурами служит для изменения полосы пропускания приемника. Эта регулировка объединена с регулированием тембра верхних звуковых частот.

Детектирование AM сигнала производится с помощью полупроводникового диода типа Д2В, в первых выпусках - ДГ-Ц14.

Частотный детектор в отличие от большинства других приемников выполнен не по схеме детектора отношении, а по схеме частотного дискриминатора. В такой схеме на выходное напряжение детектора оказывают влияние кратковременные изменения амплитуды сигнала, Поэтому, чтобы ослабить воздействие случайных изменений амплитуды из-за помех, перед детектором введен отдельный ограничитель амплитуды параллельно первичному контуру последнего ФПЧ подключена цепь из диода Д5 типа Д2В с нагрузкой R (в первых выпусках применялись диоды ДГ-Ц13).

Источником напряжения АРУ служит один из триодов лампы Л6 (типа 6Н2П), работающей в режиме сеточного детектора. В результате детектирования нa сетке лампы выделяется отрицательное напряжение, которое подается на сетки ламп Л2 и Л4. АРУ работает с задержкой. В приемниках первых выпусков этот же триод использовался в качестве диода, анод которого заземлялся.

В УНЧ в первых двух каскадах предварительного усиления работает по одному триоду ламп Л6 и Л7 (обе типа 6Н2П). Второй триод лампы Л7 выполняет функцию фазоинвертора по схеме с разделенной нагрузкой (R45 - со стороны анода и R48 - со стороны катода). Отрицательная обратная связь в УНЧ осуществляется за счет подачи напряжения с вторичной обмотки выходного трансформатора в цепь катода лампы: Л7 (левый по схеме триод).

Ступенчатая регулировка тембра в области верхних звуковых частот осуществляется в анодной цепи лампы первого каскада предварительного УНЧ Л6 переключением элементов цепи, шунтирующей нагрузку ламп (R62 и R63). Кроме того, для этой же регулировки используется переключение элементов в цени катила лампы следующего каскада УНЧ Л7.

Из пяти громкоговорителей, работающих в приемнике, два - ГР1 и ГР2 (типа 2ГДМ-3) воспроизводят низшие и среднее звуковые частоты (до 5000 Гц), а остальные три (типа ВГД-1) служат для воспроизведения верхних звуковых частот. Эти громкоговорители включены через конденсаторы большой емкости.. Такое включение создает лучшее разграничение частот, воспроизводимых различными громкоговорителями, так как конденсаторы, обладая большим сопротивлением дли нижних частот, резко ослабляют эти частоты в цепи с высокочастотными громкоговорителями.

Выпрямитель работает по двухполупериодной мостовой схеме. В приемниках первых выпусков для выпрямления переменного тока использовались германиевые диоды типа ДГ-Ц24, включенные по схеме удвоения напряжения.


Детали


Выходной трансформатор: первичная обмотка содержит 2х120 витков провода ПЭЛ 0,12, вторичная - 32 витка провода ПЭЛ 1,25; добавочная - 15 витков повода ПЭЛ 0,15 (в первых выпусках - 30 витков), обмотка обратной связи - 350 витков провода ПЭЛ 0,12.|

Громкоговорители Гр1 и Гр2 типа 2ГДМ-3: звуковые катушки имеют по 62 витков провода ПЭЛ 0,18 (сопротивление постоянному току - 4,2 Ом). Гр3, Гр4, Гр5 - типа ВГД-1; звуковые катушки содержат по 63 витка провода ПЭЛ 0,12 (сопротивление постоянному току 5,5 Ом).

Трансформатор питания: сетевая обмотка имеет 2х(346+53) витков провода ПЭЛ 0,41, повышающая обмотка - 730 витков провода ПЭЛ 0,29 (при cтapoй схеме - 390 витков провода ПЭЛ 0,41; обмотка накала ламп - 21 виток провода ПЭЛ 1,25, экранирующая обмотка - один слой провода ПЭЛ 0,15.



Принципиальная схема приемника "Беларусь-57"

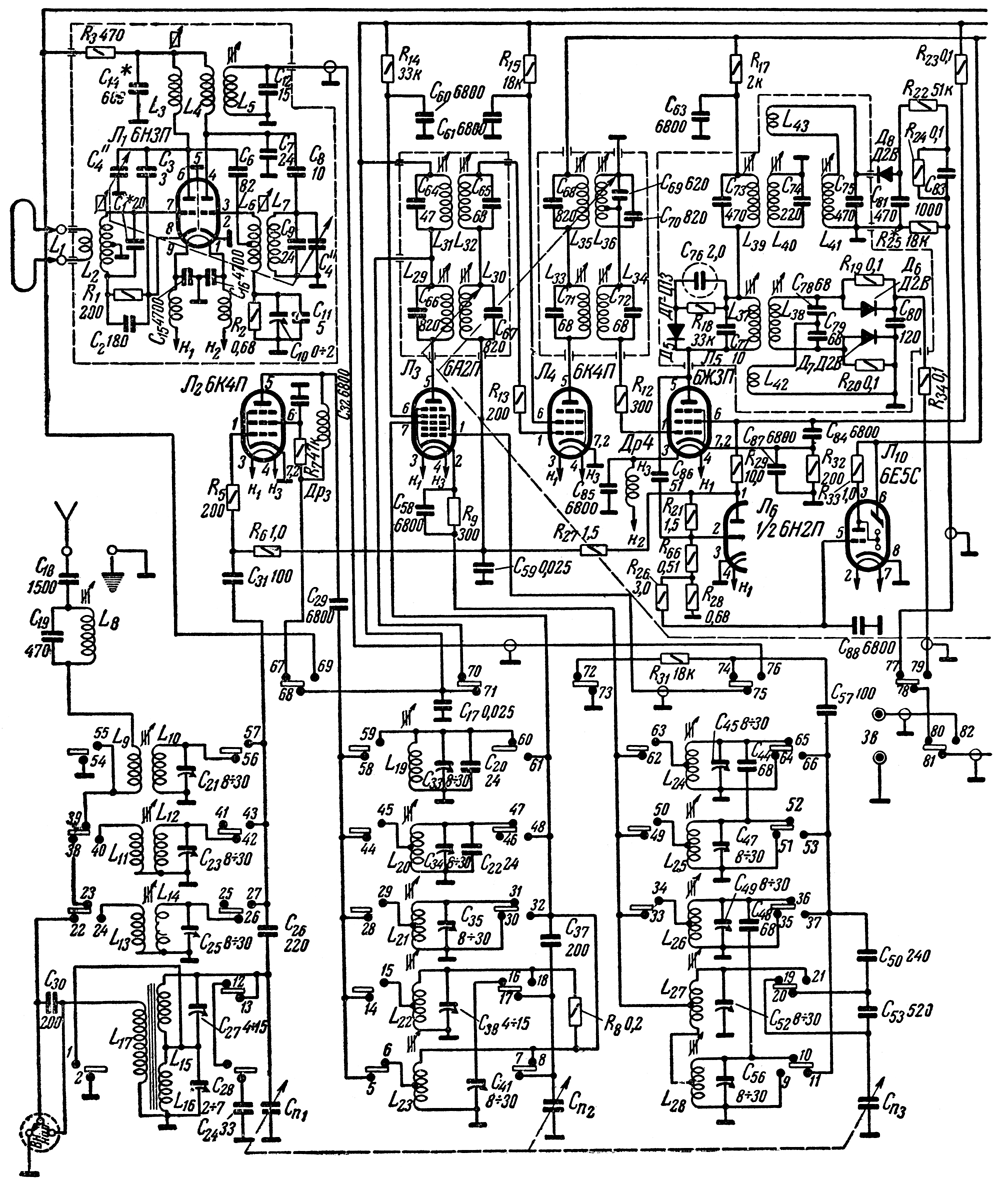

Первая часть

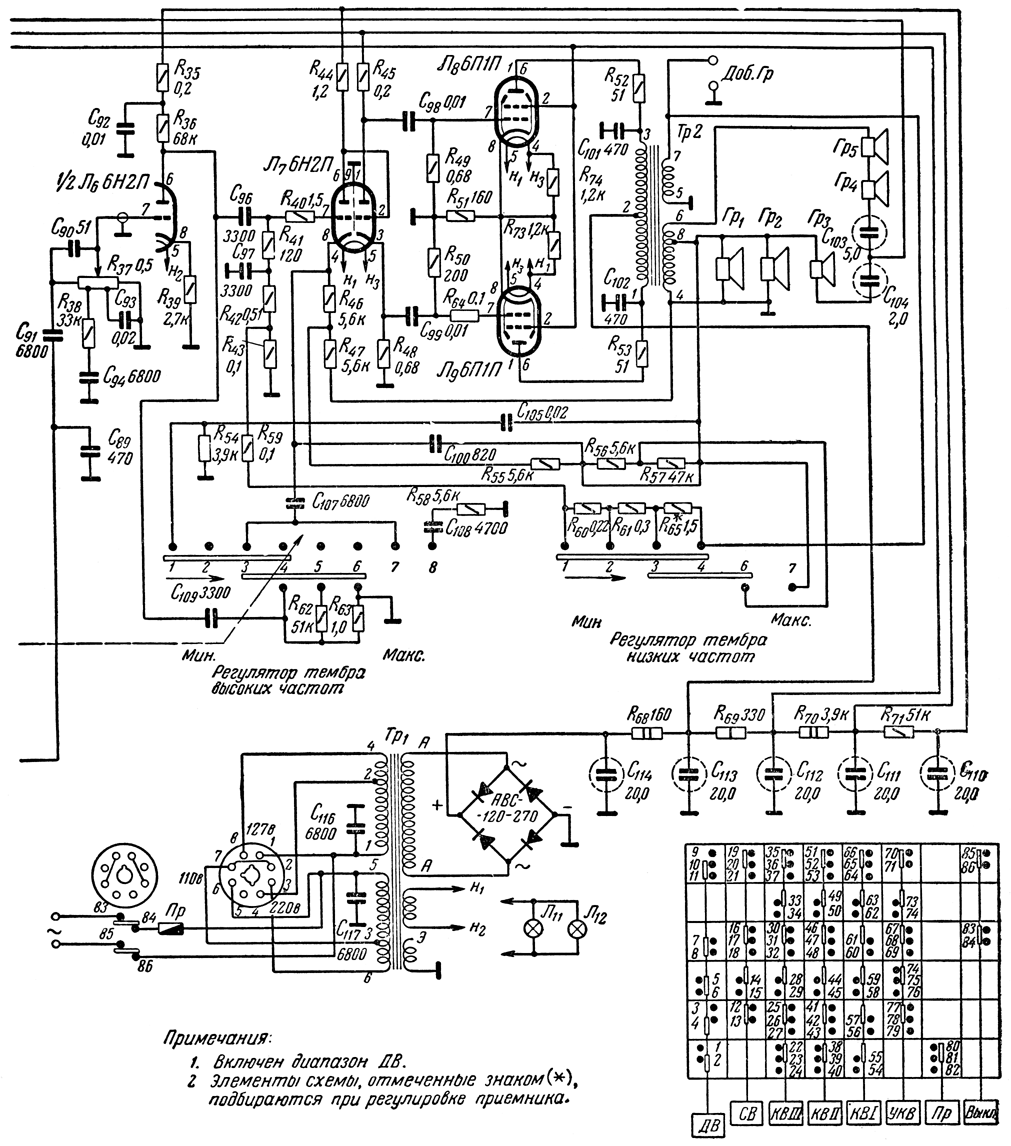

Вторая часть

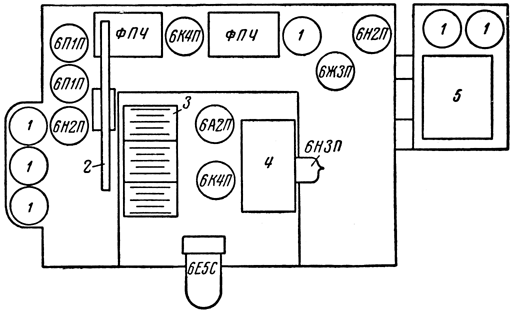

Расположение ламп и деталей на шасси приемника "Беларусь-57"


 Расположение ламп и деталей на шасси приемника 'Беларусь-57'


1 - электролитические конденсаторы; 2 - магнитная антенна; 3 - конденсаторы переменной емкости; 4 - блок УКВ; 5 - силовой трансформатор.
