Секретарь может при сигнале телефонного звонка
"поднять трубку" и передать вызывающему абоненту информацию, заранее
записанную на магнитофонную ленту, а также записать на магнитную ленту
телефонограмму, сообщаемую абонентом.

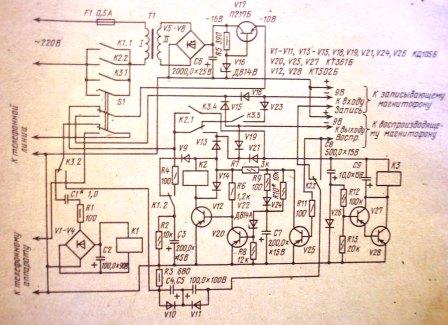

Устройство работает совместно с двумя магнитофонами, рассчитанными на
напряжение питания 9В. Один работает в режиме "воспроизведения", другой
- "записи". Магнитофоны не требуют никаких переделок. Автомат питается
от сети, в ждущем режиме электроэнергии не потребляет.
В автомате можно применить любые кремниевые диоды на обратное напряжение
не менее 200В и прямой ток 300мА, например КД105Б, Д226. Диоды V9,V13
можно использовать на прямой ток 50мА, например Д220. Транзисторы КТ361Б
можно заменить любыми из серии КТ361, КТ203, а КТ502Б на КТ502,
П701.Реле К1 РЭС-32, паспорт РФ.500.341 или РЭС-22, паспорт РФ4.500.129.
Налаживание автомата начинают с блока питания. При
нижнем (по схеме) положении переключателя S1 проверяют наличие
напряжения, поступающего для питания магнитофонов. Если это напряжение
не равно 9В, подбирают стабилитрон V16. Затем к устройству подключают
магнитофоны. Сигнал воспроизводящего магнитофона снимают с выводов
динамической головки. Временно соединяют катод диода V18 с катодом диода
V13. При этом должны сработать реле К2 и К3. Реле К3 через 30сек. должно
выключиться. Время удержания реле устанавливают подборкой конденсатора
С8. Если реле выключается чётко, без дребезга якоря, конденсатор С9 не
обязателен.
Реле К2 должно сразу же сработать при появлении сигнала воспроизведения
фонограммы и отпустить якорь 1,5...1,7сек после её окончания. Интервалы
времени между словами записанной фонограммы не должны превышать 1сек.
Задержку на срабатывание устанавливают подборкой сопротивления R10.
После этого размыкают аноды диодов и переводят переключатель S1 в
верхнее (по схеме) положение. Если реле К1 не срабатывает до окончания
первого сигнала вызова, следует заменить конденсатор С1 на другой с
ёмкостью в 1,5...2 раза большей или применить реле с меньшим током
срабатывания
