Усилитель промежуточной частоты

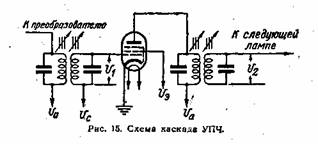

Усилитель промежуточной частоты (УПЧ) в большинстве приемников бывает однокаскадным (рис. 15); в приемниках 1-го класса и, как исключение, в некоторых приемниках 2-го класса применяются двухкаскадные УПЧ.

В каскадах УПЧ используются обычно высокочастотные пентоды с удлиненной характеристикой, позволяющие регулировать усиление в широких пределах путем изменения смещения на управляющей сетке. Величина напряжения смещения автоматически регулируется системой АРУ с таким расчетом, чтобы напряжение на выходе усилителя промежуточной частоты оставалось более или менее одинаковым при приеме сигналов различных станций, как сильных, так и слабых.

В анодную цепь лампы включается второй фильтр промежуточной частоты. Контуры настраиваются сердечниками из альсифера, карбонильного железа или феррита.

Емкость конденсаторов, в контурах промежуточной частоты выбирают не меньше 120—180 пф, для того чтобы смена ламп не приводила к заметной расстройка контуров.

В некоторых приемниках предусматривается возможность изменения степени связи между контурами одного или обоих фильтров для регулировки полосы пропускания по промежуточной частоте. Для этого используются два основных способа: 1) увеличение связи между первичной и вторичной цепями путем включения дополнительной катушки связи, состоящей из нескольких витков; 2.) перемещение одной из катушек и изменение ее положения относительно второй катушки, осуществляемые механическим путем при помощи специальной тяги.


А.Е.Левитин. "Справочник по радиовещательным приемникам". 1960 год
