Усилители мощности ВЧ

Усилитель мощности

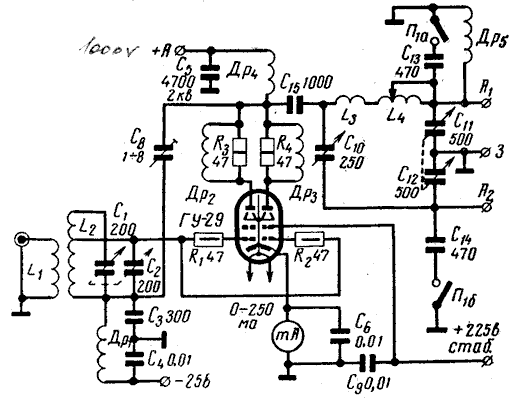

Пиковая мощность 70...90 Вт в зависимости от выбранного диапазона. SSB сигнал подается на катушку связи L1, индуктивно связанную с контуром L2C1C2, перекрывающим диапазон 10...80 метров без переключений. С3 и С8 служат для нейтрализации каскада, которая может понадобиться при работе на высоких частотах.

Др2 и Др3, а также R3 и R4 служат для предотвращения самовозбуждения усилителя. С4С6С5 и С9 - блокировочные. Отрицательные напряжения смещения подаются на управляющие сетки через дроссель высокой частоты Др1 индуктивностью 2,5 мГн. Напряжение смещения составляет 25 В, так как усилитель работает в режиме АВ1.

Анодный контур усилителя настроен так, что позволяет согласовать с выходом усилителя как симметричную, так и несимметричную нагрузку. С11С12 - КПЕ от радиоприемника ранних образцов, т.к. у него большое расстояние между пластинами. Переключатель П1 к выходным конденсаторам контура С11С12 подключает добавочные - С13 и С14, надобность в которых может появиться при согласовании выхода с низкоомной нагрузкой на 40 и 80 м диапазонах. Если нет необходимости в симметричном выходе, С12 и С14 можно исключить, заземлив роторы конденсатора С10. Можно также поставить перемычку между "А2", "З".

При необходимости в симметричном выходе перемычка снимается, а нагрузка подключается к клеммам "А1", "А2".

Анодное напряжение 1000 В. Это значение хотя и превышает паспортные данные (для режима непрерывной генерации), но для лампы вполне безопасно как с точки зрения пробоя, поскольку при анодной модуляции напряжение анода достигает более высоких значений, так и с точки зрения перегрева анода, поскольку при усилении SSB сигналов максимальную мощность усилитель развивает лишь в отдельные моменты времени.

Поскольку амплитуда напряжения возбуждения не превышает напряжения смещения, сеточный ток отсутствует. Мощность, необходимая для возбуждения усилителя, определяется в основном потерями во входной цепи и составляет доли ватта.

Анодный ток покоя должен быть не более 12...15 мА. Милиамперметр в катодной цепи рассчитан на 250 мА. Экранное напряжение 225 В стабилизированно. Для получения такого напряжения можно последовательно включить два стабилитрона на 150 и 75 В.

Данные контурных катушек

  • L1 - 4 витка провода диаметром 1,0 мм возле "холодного" конца катушки L2.

  • L2 - 30 витков провода диаметром 1,0 мм с отводом от 15-го витка. Диаметр каркаса 25 мм, длина намотки 50 мм.

  • L3 - 4 витка провода диаметром 2,0 мм, бескаркасная. Диаметр катушки 25 мм, длина 30 мм.

  • L4 - катушка переменной индуктивности. Индуктивность ее равна 12 мкГн. Можно заменить катушкой с отводами и переключателем.

Усилитель может быть использован как линейный усилитель АМ и CW. В последнем случае выгоднее перевести усилитель в режим С, увеличив напряжение смещения и напряжение возбуждения.


С.Бунимович, Л.Яйленко. "Техника однополосной связи". 1970 год





Радиолампы, использованные в статье:
  1. ГУ-29
