Радиолюбительские антенны

Антенна на диапазон 7 МГц

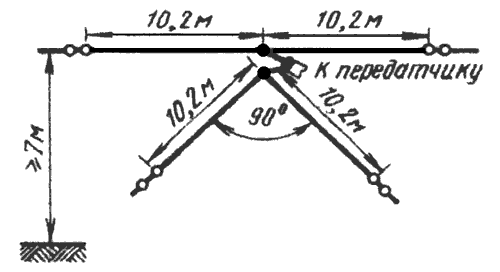

На основе дискоконусной антенны DJ4GA удалось создать простую, но эффективно работающую антенну на диапазон 40 м.

По виду она напоминает образующую дискоконусной антенны, а ее габаритные размеры не превышают габаритных размеров обычного полуволнового диполя.

Сравнение этой антенны с полуволновым диполем, имеющим такую же высоту подвеса, показало, что она несколько уступает диполю при ближних связях SHORT-SKIP, но существенно эффективнее его при дальних связях и при связях, осуществляемых с помощью земной волны. Описываемая антенна имеет большую полосу пропускания по сравнению с диполем (примерно на 20%), которая в диапазоне 40 м достигает 550 кГц (по уровню КСВ до 2).

При соответствующем изменении размеров антенна может быть применена и на других диапазонах. Введение в антенну четырех режекторных контуров, подобно тому, как это сделано в антенне типа W3DZZ, позволяет реализовать эффективную многодиапазонную антенну. Питание антенны осуществляется коаксиальным кабелем с волновым сопротивлением 50 Ом.


"QST" (США), 1974, октябрь



Комментарии к статье:

  Добавил:  68
А где описание антенны на 7 мгг????
  Дата: 2015-01-23
  Добавил:  олег
к достоинствам могу отнести то , что заметных провалов в диаграмме направленности не замечал , у меня работала больше 10-и лет , пока малолетка придурок не срезал и не сдал канатик на цв. металлы .
  Дата: 2012-11-22
  Добавил:  Cергей
Хорошая антенна двое приятелей - фанатиков КВ имели такие антенны,повесили такую и мне.Кабель точно 0,5 средней волны диапазона с учетом К-укорочения 0,65.Отлично работала!
  Дата: 2012-01-28
  Добавил:  Сергей
Извините! наверное склероз.Размеры если память не изменяет кажется были чуть-чуть больше.Диапазон на Западе был чуть шире вверх.Мы могли слышать, но работать на передачу могли на своем кусочке.
  Дата: 2012-01-28
