Радиолюбительские антенны

Школьная радиостанция на 28 МГц
Антенны

Для передатчика можно использовать штыревую антенну Ground Plane, которая хорошо работает при проведении дальних связей. Для улучшения согласования с кабелем длина вибратора увеличена. На рабочую частоту антенна настраивается с помощью конденсатора емкостью 10...100 пФ.

Рис.8а. Конструкция антенны Ground Plane

В качестве приемной антенны может быть использована антенна Windom, конструкция которой очень проста и пояснений не требует (рис.8б).

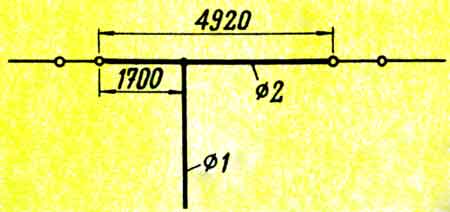

Рис.8б. Конструкция антенны типа Windom

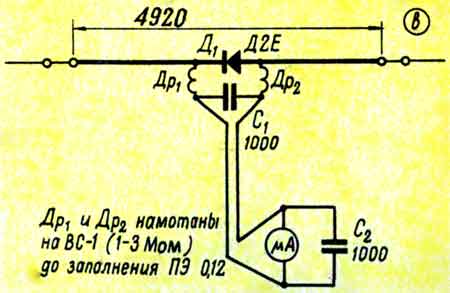

Рис.8в. Устройство простейшего индикатора поля.


Н.Задорожный (RB5GAB). "Радио" №7/1971 год
