Переговорное устройство с использованием ТА

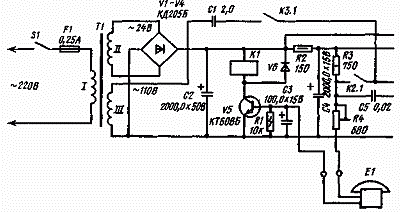

Устройство, принципиальная схема которого изображена на рисунке, позволяет организовать связь между двумя абонентами посредством двух стандартных телефонных аппаратов.





Сопротивление линии связи не должно превышать 500 Ом Устройство питается от сети и потребляет ток около 10 мА.

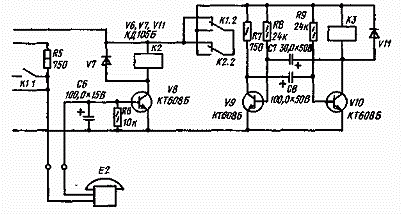

Оно состоит из узла управления на транзисторах V5, V8, реле K1, K2, мультивибратора вызова на транзисторах V9, V10, реле КЗ и блока питания на трансформаторе Т1 и диодах V1-V4. В исходном состоянии, когда телефонные трубки обоих аппаратов El, E2 опущены, ток в базовой цепи транзисторов V5, V8 отсутствует, поэтому они закрыты и реле К1, К2 выключены. Напряжение питания на мультивибратор не поступает и реле КЗ также обесточено. Если поднять трубку аппарата Е1, откроется транзистор V5 и сработает реле К1. Контакты К1.2 замкнут цепь питания мультивибратора, К1.1 соединят линию связи аппарата Е2 с контактами К3.1. Мультивибратор начинает работать, формируя сигнал вызова. По длительности сигнал вызова (примерно 0,5 с) выбран примерно в три раза короче паузы. При срабатывании реле КЗ с обмотки III трансформатора через токоограничивающий конденсатор С1 на аппарат Е2 поступит переменное напряжение около 110 В и его звонок лодает прерывистые сигналы вызова.

Если теперь снять трубку на аппарате Е2, откроется транзистор V8 и сработает реле К2. При этом контакты К2.2 отключат питание мультивибратора и телефонные аппараты через контакты К1.1 и К2.1 соединяются параллельно - можно вести разговор. Параллельное соединение аппаратов несколько снижает громкость в телефонах, но упрощает узел управления. Конденсатор С5 предназначен для прослушивания сигнала вызова на телефоне с поднятой трубкой.

Для устройства можно применить транзисторы серий КТ608, КТ603 со статическим коэффициентом передачи тока не менее 50. Допускается использование и германиевых транзисторов, например серий МП25, МП26, ГТ403, но при этом оксидные конденсаторы я диоды следует включить в обратной полярности. Конденсатор С1 на номинальное рабочее напряжение не менее 250 В. Реле К1-КЗ - РЭС-47, паспорт РФ4.500.408 или РЭС-60, паспорт РС4.569.436. При более мощных реле нужно применять конденсаторы С2, С4 большей емкости. Трансформатор питания собран на магнитопроводе Ш16x16. Первичная обмотка содержит 4500 витков провода ПЭВ-2 0,1, обмотка II - 500 витков провода ПЭВ-2 0,27, III - 2300 витков провода ПЭВ-2 0,14. Телефонные аппараты могут быть любыми, например ТАН-70. Коробку со смонтированным в ней устройством располагают возле аппарата Е1. При налаживании следует измерить сопротивление линии связи с аппаратом Е2 и резистор R4 установить на такое же сопротивление - это обеспечит примерно одинаковую громкость воспроизведения речи у обоих аппаратов.


Автор: Неизвестно
