Приставки к радиоприемникам
Телеграфный гетеродин - приставка

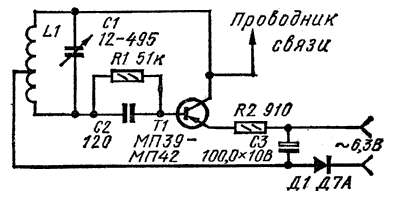

Гетеродин собран на гетинаксовой плате. Катушка L1 - от фильтра ПЧ на 465 кГц, отвод сделан от середины. Проводник связи расположен вблизи смесителя приемника.




А.Коннов (UA9-165-571). "Радио" №7/1973 год



Комментарии к статье:

  Добавил:  Сергей
А я собрал эту схему когда понадобилось принимать сигнал телеметрии на приемник распологавшейся этажом выше.Сеть сильно "гуляла" и я запитал гетеродин от батарейки.Подстройку делал маленьким триммером (15...20 пф)с удлиненной осью из диэлектрика, подключенному к постоянной емкости контура.В транзисторном приемнике ("Альпинист")гетеродин закреплял пластырем снаружи к задней стенке вблизи транзистора преобразователя. Особенно хорошо генератор по этой схеме работал как приставка-металлоискатель к обычному транзисторному р/приемнику.Контурную катушку наматывал на круглом текстолировом диске с нечетным числом прорезей по периметру провод ПЭЛШО 0,3-0,5.Число витков не помню.Дело было почти 30 лет назад.Контурный конденсатор в этом случае был КПЕ от карманного приемника.Приставку закреплял изолентой на конце любой первой попавшейся под руку палки.Глубина поиска зависила от размера и массы предмета.Обмотку катушки покрывал несколькими слоями лака Цапон.
  Дата: 2011-12-16
  Добавил:  сергей
это проходили 40 лет назад-работало
  Дата: 2011-02-05
