Приставки к радиоприемникам
Приставка к радиовещательному приемнику

УКВ приставка - простейшая конструкция, с помощью которой начинающий радиолюбитель сможет начать прием на УКВ.

Несмотря на крайнюю простоту, приставка дает возможность ознакомиться с условиями приема в этом диапазоне.

Представляет собой одноламповый сверхрегенеративный детектор. Питается от блока питания сетевого приемника. Работает на лампе 6С2С, но может работать и на других лампах металлической или пальчиковай серии. Схема очень проста, приставка имеет минимальное число деталей. Питание удобно брать с последней лампы радиовещательного приемника (6П3С, 6П6С, 6Ф6С).

Для включения питания лучше всего изготовить переходную колодку из цоколя октальной лампы с надетой на него соответствующей панелькой. От 2-го и 7-го штырьков цоколя берется питание накала лампы приставки, а от 4-го снимается плюс анода. В большинстве приемников 2-й штырек выходной лампы бывает соединен с корпусом приемника; поэтому провод от этого штырька нужно соединить с корпусом приставки, а также с минусом анода.

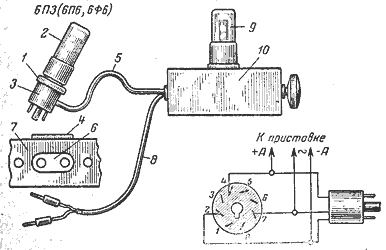

Рис.1. Переходная колодка

Для соединения приставки с приемником оконечная лампа последнего вынимается, вставляется в колодку питания и вместе с ней вставляется в ту же панельку в приемнике. Затем с помощью одинарного экранированного провода выход приставки подключается к гнездам звукоснимателя в приемнике.

Детали и монтаж

  • L1 бескаркасная, 15 витков голого провода 1,5 мм. Внутренний диаметр катушки 10 мм, а расстояние между витками 1,5 мм.

  • L2 - 2 витка того же провода, что и L1. Расстояние между катушками изменяется при подборе связи с антенной.

  • С2 - типа КТК 50 пФ.

  • R1 - 5...10 Мом. При таких величинах утечки сетки приемник устойчиво генерирует на всем диапазоне и обладает хорошей чувствительностью.

  • Др1 - наматывается на основании сопротивления ВС-0,5 Вт более 1 МОм. Данные дросселя существенно влияют на возникновении сверхрегенерации по диапазону. Для диапазона 38...40 МГц нужно намотать 150 витков ПЭЛ 0,2.

  • R2 - подбор наилучшего режима генератора.

  • С4 - определяет интенсивность сверхрегенерации. Нужно стремиться получить устойчивую сверхрегенерацию по диапазону при наибольшем R2 и наименьшей С4.

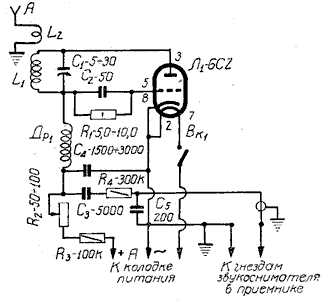

Рис.2. Монтаж приставки

Налаживание

Налаживание состоит в получении сверхрегенерации по всему диапазону и подгонке диапазона.

После присоединения приставки к приемнику вращением R2 добиваются возникновения сверхрегенерации, наличие которой обнаруживается в громкоговорителе по характерному шипению, напоминающему шум примуса. Если сверхрегенерация не возникает или наоборот, возникает слишком бурно, со свистом, и ее нельзя будет сорвать с помощью R2, следует изменить С4 или R3 добиваясь, чтобы сверхрегенерация была равномерной по всему диапазону.

Во время настройки на станцию шум сверхрегенерации пропадает и появляется передача.

При емкости конденсатора С1 5...30 пФ не удается охватить все частоты УКВ диапазона. Но при большой емкости трудно получить сверхрегенерацию по всему диапазону. Поэтому приходится выбирать только один из диапазонов.
Для приема звукового сопровождения ТВ или ЧМ вещания, выбирается диапазона 40...70 МГц, который получается при наличии катушки в 8...9 витков. Для диапазона 144 МГц - еще в два раза меньше. При этом следует иметь ввиду, что увеличивая или уменьшая расстояние между витками, можно также изменять частоту в небольших пределах 1...4 МГц.

Приставка может работать с любой антенной, но для дальнего приема лучше использовать наружную.


О.Г.Туторский. "Радиолюбительская связь на УКВ". 1958 год



Радиолампы, использованные в статье:
  1. 6С2С
