Приставки к радиоприемникам
Одноламповый конвертер

Разработано по заданию журнала "Радио"

Конвертер предназначен для приема станций в диапазоне 38...40 МГц с использованием вещательного приемника с СВ диапазоном.

Конвертер выполнен на одной лампе 6А7 (рис.3). На входе конвертера включен контур L1C1, связь с антенной - автотрансформаторная. Колебания ПЧ выделяются на дросселе Др1, включенном в анодную цепь лампы 6А7, и через конденсатор С2 100 пФ подаются на вход радиовещательного приемника, который должен быть настроен на низшую частоту СВ диапазона.

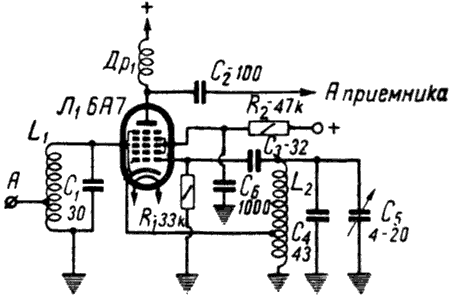

Рис.3. Принципиальная схема конвертера

Грубая настройка на частоту принимаемом станции производится конденсатором гетеродина С5, а более точная - изменением частоты настройки приемника, т.е. промежуточной частоты конвертера. Таким образом, при использовании этого конвертера прием ведется с двойным преобразованием частоты.

Рис.4. Монтаж конвертера

Для изготовления конвертера требуется очень малое число деталей и материалов. Собирается он на П-образном шасси с крышкой, сделанными из 1,5...2 мм алюминия, его размеры 80х60 мм, глубина подвала 40 мм. В центре шасси установлена панелька под лампу. Радиолюбителю нужно изготовить только катушки L1, L2 и Др1. Катушки наматываются голым медным проводом диаметром 1,2 мм на болванке диаметром 20 мм.

Катушка L1 имеет 9,5 витка с отводом от 2,5 витка, L2 - 5,5 витка с отводом от 1,5-го витка (считая от заземленного конца). Дроссель Др1 выполнен на каркасе из изоляционного материала (эбонит, текстолит, органическое стекло) и содержит 180 витков провода ПЭЛШО 0,12, намотанных внавал, ширина намотки 8...10 мм. На этом же каркасе укрепляются два лепестка, к которым припаиваются концы дросселя и монтажные провода.

Конденсаторы С1, С2, С3 и С4 должны быть керамическими, С6 - слюдяной, типа КСО.

В гетеродине применен конденсатор переменной емкости с тремя подвижными и двумя неподвижными пластинами, он изготовляется из обычного подстроечного конденсатора с воздушным диэлектриком. Для соединения конвертера с гнездами "А" и "З" приемника служит эбонитовая планка с укрепленными на ней двумя разрезными штырьками (от обычной штепсельной вилки).

Анодное напряжение и напряжение накала на конвертер подается от приемника, с которым он используется. Для этого изготавливается специальная переходная колодка, выполненная из цоколя перегоревшей лампы типа 6П6С или 6П3С и восьмиштырьковой панельки. Лепестки панельки должны быть соединены с соответствующими им штырьками цоколя. В цоколе просверливается отверстие, в которое пропускается три провода от конвертера. Напряжение накала снимается с 1-го и 7-го штырьков, а +250 В - с 4-го штырька изготовленной колодки.

При отсутствии УКВ сигнал-генератора настройка конвертера производится следующим образом: конвертер с присоединенной наружной антенной подключают к приемнику, конденсатор гетеродина устанавливают в положение максимальной емкости и, сдвигая и раздвигая витки катушки L2, добиваются приема передач радиостанций скорой помощи. Эти радиостанции работают довольно часто на частотах около 40 МГц. Входной контур настраивается на частоту 39 МГц изменением индуктивности катушки L1 - сдвиганием и раздвиганием ее витков.


В.Василищенко. "Радио" №2/1957 год



Радиолампы, использованные в статье:
  1. 6А7
