Ламповые радиопередающие устройства
Балансный модулятор и УНЧ передатчика

Балансный модулятор предназначен для формирования SSB сигнала в любительском КВ передатчике.

Модулятор можно использовать до частот порядка 10 МГц. Низкочастотный модулирующий сигнал подается на одну из сеток двойного триода Л1, а высокочастотный сигнал с опорного кварцевого гетеродина - на базу транзистора Т1, который включен в общую цепь катодов лампы. Транзистор работает без смещения на базе. Использование в цепи катодов транзистора вместо резистора, обычно применяемого в модуляторе подобного назначения, позволяет заметно улучшить его характеристики.

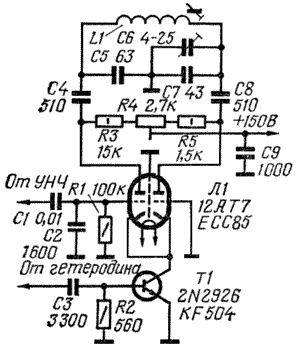

Рис.1. Принципиальная схема балансного модулятора

Балансировка модулятора осуществляется подстроечным резистором R4 и конденсатором С6. Разбалансировку модулятора в процессе эксплуатации передатчика (например, для работы CW) можно осуществить подачей небольшого положительного постоянного напряжения смещения на левую по схеме сетку лампы.

Схема простого усилителя НЧ предназначен для работы с этим модулятором приведена на рис.2.

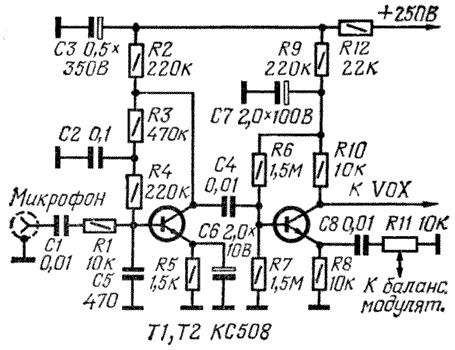

Рис.2. Принципиальная схема усилителя НЧ

Усилитель питается от источника анодного напряжения ламповой части передатчика, что позволяет применить в первом каскаде усилителя высокоомную коллекторную нагрузку и поэтому получить от него большое усиление.

Второй каскад усилителя выполнен по схеме с разделенной нагрузкой: сигнал на VOX снимается с коллекторной нагрузки R10, а сигнал на балансный модулятор - с резистора R8 в цепи эмиттера. Это дает возможность полностью исключить влияние VOX на балансный модулятор.

В рассматриваемых устройствах можно применить любой приемно-усилительный двойной триод (6Н1П, 6Н23П и т.п.) и транзисторы КТ301, КТ312, КТ315 с любой буквой.


"Amaterske Radio" (ЧССР), 1973, №1



Радиолампы, использованные в статье:
  1. 6Н1П
  2. 6Н23П
