Система АРУ приемника SSB

Обычная система АРУ любительских КВ приемников, как правило, неудовлетворительно работает во время приема SSB.

Когда ведут прием АМ (или ЧМ), напряжение АРУ вырабатывается пропорционально величине несущей частоты, изменение которой (замирания) происходят сравнительно медленно. Но в сигналах SSB несущая частота подавлена. Поэтому во время приема этих сигналов напряжение АРУ должно быть пропорционально их средней величине. При этом большой динамический диапазон SSB сигналов и быстрые изменения их с частотой модулирующего (звукового) напряжения предъявляют к АРУ дополнительные требования.

Описываемая ниже система АРУ, примененная в трансивере радиостанции UA9BE, пригодна для приема как SSB, так и обычных АМ сигналов.

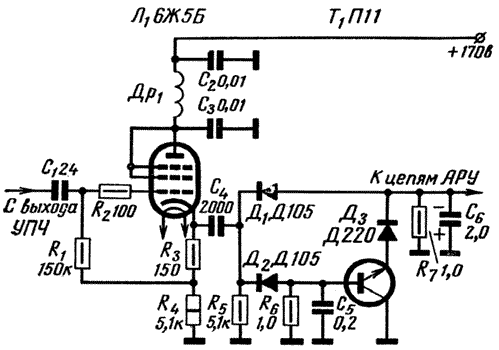

С выхода последнего каскада усилителя ПЧ приемника сигнал ПЧ подается на сетку лампы Л1 катодного повторителя, который необходим, чтобы получить малое внутреннее сопротивление источника напряжения АРУ для практически мгновенной реакции системы АРУ на возростание уровня принимаемого сигнала.

После катодного повторителя напряжение ПЧ выпрямляется диодом Д105 (Д1). Постоянная времени цепи R7C6 нагрузки этого выпрямителя выбрана большой (около 2 сек), благодаря чему напряжение АРУ изменяется пропорционально колебаниям среднего уровня принимаемого сигнала и система АРУ хорошо реагирует на медленные изменения этого уровня.

Выпрямленное напряжение заряжает конденсатор С6 в полярности, указанной на схеме, и подается на сетки регулируемых ламп усилителей ПЧ и ВЧ.
Так как усиление приемника может оказаться недостаточным для следующего за сильным слабого сигнала, необходимо чтобы при отсутствии сигнала на входе приемника напряжение АРУ резко убывало, то есть конденсатор С6 быстро разряжался. Для этой цели в системе установлен дополнительный выпрямитель на диоде Д105 (Д2) с цепью нагрузки R6C5 и ключевой каскад на транзисторе П11 (Т1) и диоде Д220 (Д3).

Этот каскад работает следующим образом. При медленном изменении среднего уровня принимаемого сигнала, когда конденсатор С6 разряжается почти одновременно с уменьшением сигнала, напряжения на конденсаторах С5 и С6 равны по величине и в этом случае ток через транзистор Т1 не течет, так как потенциалы его базы и эмиттера одинаковы.

Таким образом при медленном изменении среднего уровня сигнала регулирующее напряжение АРУ изменяется пропорционально его колебаниям.

В случае быстрого убывания сигнала на входе приемника, сначала уменьшается напряжение на конденсаторе С5, так как постоянная времени цепи нагрузки R6C5 дополнительного выпрямителя меньше, чем постоянная времени цепи нагрузки R7C6 основного выпрямителя. При более быстром убывании напряжения на конденсаторе С5, чем на С6, потенциалы базы и эмиттера транзистора Т1 становятся различными. Когда их разность превысит величину, необходимую для отпирания диода Д3 и транзистора Т1, через транзистор Т1 потечет ток, благодаря чему конденсатор С6 быстро разрядится и регулирующе напряжение АРУ резко упадет. Задержка момента разряда конденсатора С6 зависит от постоянной времени нагрузки R6C5 дополнительного выпрямителя и начальной характеристики диода Д3, которые выбраны так, что задержка несколько больше пауз в принимаемом SSB сигнале.

Детали и замена

В качестве катодного повторителя кроме лампы 6Ж5Б могут быть использованы пентоды 6Ж1П, 6Ж5П, 6Ж2Б в триодном включении, триод 6С1П или один из триодов ламп 6Н3П, 6Н1П. Диоды Д105 (Д1 и Д2) могут быть заменены другими точечными кремниевыми диодами (типов Д101-Д106). Транзистор Т1 необходимо подобрать с наименьшим начальным током коллектора (I ko). Вместо диода Д220 (Д3) можно использовать Д223 или два кремниевых стабилитрона Д810-Д813, соединенные последовательно.

Налаживание

Для проверки и налаживания системы АРУ удобно воспользоваться миллиамперметром, включив его в цепь питания анодов ламп регулируемых каскадов ПЧ приемника.
Вначале нужно разорвать цепь диода Д3, после чего подать на вход приемника достаточно сильный сигнал (несущую частоту). В момент включения несущей частоты анодный ток ламп регулируемых каскадов должен резко упасть, а когда источник сигнала будет отключен - в течение нескольких секунд возрости до первоначального уровня.

Далее следует восстановить соединение цепи диода Д3, а в цепь коллектора транзистора Т1 включить микроамперметр с пределом измерения 50...100 мкА на всю шкалу или авометр, имеющий соответствующий диапазон измерения силы тока. При поданной на вход приемника несущей частоте коллекторный ток должен быть незначительным (не более нескольких мкА).

Если ток велик, то следует подобрать транзистор Т1 с меньшей величиной начального тока коллектора (I ko), заменить диод Д3 или включить на его место два диода, соединенных последовательно. Добившись малой величины коллекторного тока, медленно уменьшают величину сигнала на входе приемника и наблюдают за током в цепи коллектора, который не должен увеличиваться. При быстром отключении сигнала должен наблюдаться бросок тока.

Во время приема SSB сигналов при правильной работе системы АРУ стрелка миллиамперметра в цепи питания анодов ламп усилителя ПЧ во время речи корреспондента будет совершать небольшие колебания около какого-то среднего уровня, определяемого силой сигнала. Этого можно достичь более точным подбором емкости конденсатора С6.


В.Ченцов (UA9BE, ex UB5VO). "Радио" №8/1967 год
