Усилитель без выходного трансформатора

Усилитель рассчитан на работу с акустическим агрегатом, в котором применяются 16 громкоговорителей 1ГД-9 соединенных последовательно.

Максимальная мощность усилителя - около 20 Вт при коэффициенте нелинейных искажений не более 1,5%. Потребляемая мощность - 200 Вт. Частотная характеристика усилителя на уровне 1 дБ начинается с 40 Гц и, в зависимости от качества монтажа, может простираться до 60 кГц и выше. Такая широкая полоса пропускания объясняется отсутствием в усилителе выходного трансформатора.

Усилитель может быть выполнен как в виде единой конструкции, так и в виде двух блоков: предварительного усилителя на лампах Л1 и Л2 и главного усилителя на лампах Л3-Л8 (рис.1).

Рис.1. Сопротивление R28 мощностью 4 Вт

Первый каскад усилителя, выполненный на левой половине лампы Л1 (6Н3П), представляет собой катодный повторитель. Применение катодного повторителя облегчает включение корректирующих элементов с небольшим полным сопротивлением. Корректирующие элементы для различных источников программ включаются после катодного повторителя. Второй каскад усилителя работает на правой половине лампы Л1 и является обычным каскадом усиления напряжения.

Третий каскад усилителя, выполненный на пентоде 6Ж2П, имеет частотнозависимую отрицательную обратную связь. Переменные сопротивления R8 и R11 являются регуляторами уровня низших и высших частот. Диапазон регулировок на частоте 50 Гц составляет +/-18 дБ, а на частоте 15000 Гц - +/-21 дБ.

Четвертый каскад представляет собой фазоинвертор с катодной связью. Величина сопротивления R19, через которое осуществлена эта связь, выбрана достаточно большой, чтобы обеспечить хорошую симметрию усиления обоих каскадов фазоинвертора.

В усилителе осуществлена глубокая отрицательная обратная связь путем подачи напряжения с делителя R34, R35 на правую сетку лампы Л3 (6Н1П). Глубина обратной связи регулируется изменением сопротивления R35 и составляет около 26 дБ. Благодаря катодной связи напряжение обратной связи передается также и на левую управляющую сетку Л3.

Следующий двухтактный каскад, собранный на лампах 6П6С (Л4 и Л5), усиливает напряжения до величины 75 В. Однако для возбуждения ламп выходного каскада требуются неодинаковые напряжения. Для верхних (по схеме) триодов необходимо напряжение 75 В, а для нижних - 31 В. Это объясняется тем, что верхние триоды работают с нагрузкой в катоде, а нижние - с нагрузкой в анодной цепи. По этой причине у лампы Л5 напряжение снимается не с анода, а с части анодной нагрузки (R29).

В оконечном каскаде работают двойные триоды 6Н5С (6Н13С). Смещения на управляющие сетки этих ламп подаются с делителей: R26, R27 и R31, R32, R33. Переменное сопротивление R32 служит для симметрирования выходного каскада.
Уровень фона в усилителе (без проведения специальных мер борьбы с фоном) примерно равен -50 дБ. Благодаря наличию в блоке питания конденсатора С26 уровень фона зависит от полярности включения усилителя в сеть.

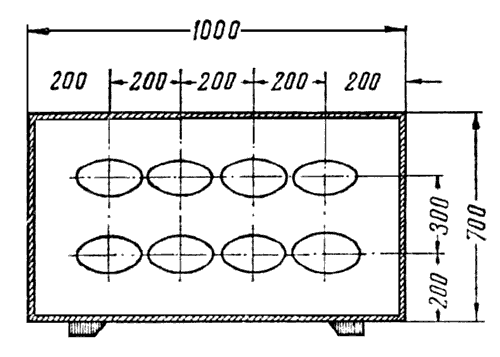

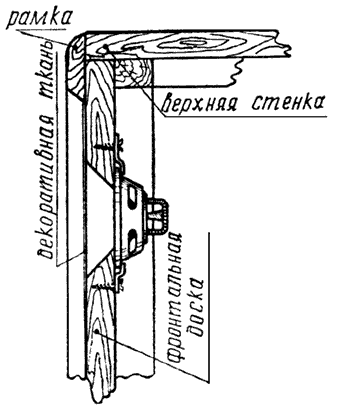

Акустический агрегат состоит из двух ящиков размерами 1000х700х430 мм. В каждом ящике установлено по 8 громкоговорителей 1 ГД-9, соединенных как уже отмечалось последовательно. Фронтальная доска ящика имеет толщину 25 мм и склеена из фанеры (рис.2). Усилитель и акустический агрегат соединяются гибким проводом длиной 12...15 м.


Рис.2

Налаживание усилителя начинается с подгонки режимов ламп по таблице 1.

Таблица 1


Лампа
Электрод
Напряжение, В
Элементы регулировки
Л1
Катод левый
80
R2
Л1
Анод правый
125
R5
Л2
Анод
110
R14, R15
Л2
Экран, сетка
110
R14
Л3
Катоды
200*
R17
Л4
Анод
270*
R24
Л5
Анод
270*
R24

* - Напряжение измеряется относительно клеммы выпрямителя -250 В.

При налаживании выходного каскада к выходу усилителя подключается вольтметр постоянного тока, а в разрыв одного из проводов "+140" или "-140" - включается миллиамперметр на 500 мА. С помощью переменного сопротивления R32 добиваются симметрии выходного каскада, т.е. отсутствия показания вольтметра. Миллиамперметр при полной симметрии должен показывать 270 мА. Если миллиамперметр покажет больший ток, то сопротивление R26 нужно взять несколько меньшей величины, и наоборот. В процессе наладки выходного каскада могут быть несколько изменены также и сопротивления R31, R33.

После подгонки статических режимов ламп производится регулировка чувствительности усилителя с помощью сопротивления R35. Для этого на вход усилителя подается переменное напряжение 75 мВ частотой 800...1000 Гц, регулятор громкости устанавливается в положение максимальной громкости, а к выходу усилителя подключается эквивалент нагрузки (сопротивление 100 Ом на 20 Вт) и ламповый вольтметр переменного тока. Сопротивление R35 нужно подобрать такой величины, при которой вольтметр покажет 45 В. После этого проверяют работу регулятора тембра.

Если весь усилитель монтируется на одном шасси, то подвал шасси необходимо разделить экранирующей перегородкой так, чтобы с одной стороны находились лампы Л1 и Л2 с их деталями, а с другой стороны - остальные узлы схемы. При плохой экранировке, а также при близком расположении входных и выходных цепей усилителя может возникнуть самовозбуждение на высоких частотах.

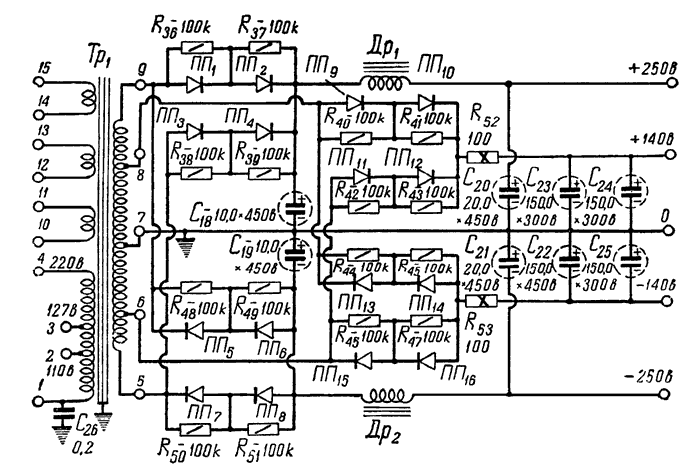

В выпрямителе блока питания усилителя (рис.3) используются германиевые диоды: ПП1-ПП8 типа ДГЦ-27 или ДГЦ-26 и ПП9-ПП16 типа ДГЦ-24.


Рис.3

В качестве дросселей Др1 и Др2 можно использовать первичные обмотки выходных трансформаторов от приемников III класса. Силовой трансформатор собран на сердечнике из пластин Ш-40, толщина пакета 60 мм. Данные обмоток помещены в таблице 2.

Таблица 2

Выводы
Количество витков
Диаметр провода, мм
Примечание
1-2
220
1,1
Сетевая обмотка
2-3
34
1,1
3-4
186
0,8
5-6
170
0,2
Обмотка выпрямителя
6-7
360
0,55
7-8
360
0,55
8-9
170
0,2
10-11
14
0,8
Накал Л1 и Л2
12-13
14
1,0
Накал Л3, Л4 и Л5
14-15
14
2,2
Накал Л6, Л7 и Л8
Описанный усилитель может быть построен для клубов, красных уголков, домов культуры.

В.Саяпин, А.Тощев. "Радио" №11/1958 год
