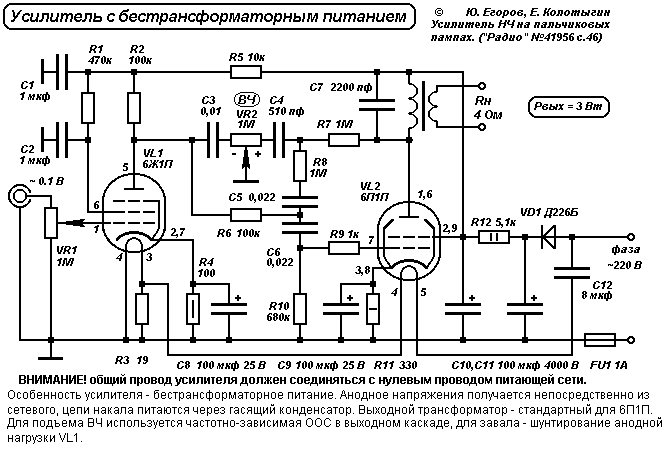

Однотактный ламповый усилитель мощности 6Ж1П,6П1П

Ю.Егоров, Е.Колотыгин, Радио №4/1956



Радиолампы, использованные в статье:
  1. 6Ж1П
  2. 6П1П

Комментарии к статье:

  Добавил:  Вован
В 50х годах эта схема РАСЧИТАНА На НЕЛОХОВ !
Вполне работоспособна после устранения ДИКО-НЕПРАВИЛЬНЫХ номиналов !
1- "выход фазы" на с12 при включении - сгорает и "вбива Дураков"
(Включать в ФАЗОВЫЙ провод и не менее 6 ампер !)
2-U на с12=220*cor(1.41)-зачем с12 на 4000 в ???
3- диод U(обратное)-не менее 220*3= нужно .В схеме не то !
4- смысл дальше есть-Без силовика Унч получается маленьким и
ЛОХАМ ЭЛЕКТРОТЕХНИКИ - под запретом !!!
5- педохранитель считается так-220*1,41(е в степни Т/т).(тэ на тау).
6- В Общем ЛОХАМ нерекомендуется !
  Дата: 2016-04-09
  Добавил:  Михаил
Нашёл. Схема опубликована в 10-м номере "Радио" за 1956 год на стр. 46. Разместивший переврал номиналы некоторых деталей. Далеко не всегда в сторону улучшения параметров. В статье сказано, что усилитель нагружен на 3-ваттый динамик. Про выходную мощность не сказано ни слова, но по прикидкам, она не превышает 1 Вт.
