Включение оптического индикатора

Электронно-оптический индикатор включается в радиоприемник для облегчения его настройки на принимаемую станцию.


В момент точной настройки ширина тени на экране индикатора будет минимальной. Схема включения электронно-оптического индикатора в радиоприемник приведена на рис.1.

Рис.1

Диодный детектор Л1 (6Х6С) включен на выход усилителя ПЧ. Его нагрузкой является последовательно соединенные сопротивления R3R4 и R5. Сигнал на сетку индикатора подается после развязывающей (для высокой частоты) цепочки R3C5, через сопротивление R2.

В усилителе НЧ оптический индикатор также может принести известную пользу; показывая допустимый уровень сигнала в каком-либо (обычно в предоконечном или оконечном) каскаде усилителя он будет предупреждать о необходимоти уменьшить напряжение, подводимое ко входу усилителя звукового сигнала, во избежание перегрузки и появления искажений.

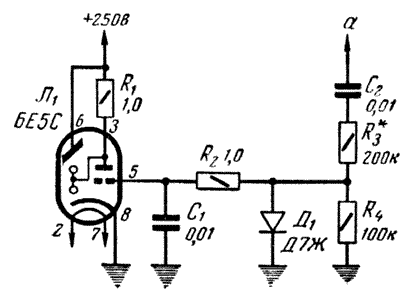

Схема индикатора уровня для усилителя НЧ приведена на рис.2.

Рис.2

Точка "а" подключается либо к аноду лампы предоконечного усилительного каскада, либо к дополнительной обмотке (300...500 витков провода ПЭЛ 0,1) на выходном трансформаторе. В последнем случае конденсатор С2 можно исключить из схемы.
Напряжение на сетку индикатора Л1 снимается с делителя, состоящего из сопротивлений R3R4. Точные их значения зависят от индивидуальных свойств усилителя и легко подбираются опытным путем таким образом, чтобы при максимально допустимом сигнале теневой сектор на экране индикатора сходился в линию.


Консультация журнала. "Радио" №6/1963 год
