Компенсация фона переменного тока

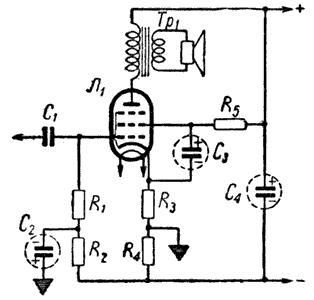

Описание немецкого патента - схемы выходного каскада усиления НЧ, в котором можно значительно снизить фон переменного тока.

В этом каскаде катод лампы через сопротивление R3 величиной в несколько Ом соединяется с землей, а конденсатор С3 используемый для фильтрации выпрямленного напряжения, своим минусовым выводом подключается непосредственно к катоду лампы.

Так как напряжение фона на сопротивлениях R3 и R4 противоположны по фазе, то суммарное напряжение фона на управляющей сетке будет меньше, чем в обычном каскаде, и общий уровень фона на выходе каскада также снизится.


"Radio och Television" (Швеция). №11/1956 год



Комментарии к статье:

  Добавил:  Антон
Типичная "маленькая хитрость" опытных в радио-электронике специалистов.Показал фонящий УЗМЧ своему знакомому, вовлекшему меня в это дело.Пока я варил кофе, он пару раз ткнул паяльником в схему.Фон пропал.А этот тип сидит и спокойно читает журналы.И улыбается...Это и есть профессиональные секреты!
  Дата: 2012-08-09
  Добавил:  RAVe
Только не понятно какие номиналы С2, С2.
  Дата: 2012-03-02
  Добавил:  Сергей
Конечно будет работать.Сам применял подобные методы.Доходил до этого "методом тыка".Журнал "Radio och Television" в совковии был недоступен.Помню была какая-то статейка и здесь,автор естейственно выдал это за собственное "прозрение",на это появилось как обычно спустя неск.лет.
  Дата: 2012-01-27
