SE усилитель на 6П36С

Усилитель двухкаскадный, первый каскад на одном триоде 6Н3П выполнен с динамической нагрузкой на транзисторе КТ940. В цепь сетки V1 включен резистор R2 для предотвращения самовозбуждения. Для этой же цели во втором каскаде включены L1 (непосредственно к колпачку лампы) и R12 в цепи экранной сетки. Напряжение на эмиттере Q1 устанавливается резистором R8 (+170 в.).

Транзистор закреплен на половинке радиатора от 486 процессора. Применение в качестве нагрузки транзистора позволяет получить от данного каскада необходимое высокое усиление. Оказалось, что спектр искажений каскада с динамической нагрузкой на транзисторе не отличается от спектра искажений каскада с дроссельной нагрузкой. Это свидетельствует о высокой линейности каскада с транзисторной нагрузкой. Сравнительное прослушивание не проявило присутствие транзистора (с негативной стороны). Я и сам ранее с недоверием относился к применению транзисторов в звукоусилительном тракте, но оказалось все хорошо.

В усилителе имеется переходная емкость С3, а раз уж есть в цепи сигнала конденсатор, то имеет смысл применить схему стабилизации, которая позволяет получить высокую долговременную стабильность работы выходного каскада.

Для подстройки рабочей точки V2 6П36С используется схема, которая автоматически изменяет смещение и устраняет нестабильность анодного тока от напряжения питающей сети, и дрейфа сеточного тока лампы обусловленного ее старением. Схема простая, питание от источника смещения. Ну, и в виду простоты схемы требуется некоторая настройка (динамической хар-ки).

Падение напряжения (100мВ) на резисторе в катоде лампы R11 (1 ом) через резистор R14 поступает на вход УПТ. Для термоконпенсации в УПТ использована согласованная сборка биполярных P-N-P транзисторов Q2, Q3 (от бедности можно обойтись парой близкорасположеных на плате транзисторов типа КТ203 или КТ 361)

Регулировка тока анода выходной лампы осуществляется резистором R18 (лучше если он будет многооборотным).

Конденсатор C18 и резистор R15 образуют делитель и предназначены для точной регулировки динамической хар-ки схемы стабилизации. Для стабилизации динамической хар-ки используются цепь R25 D3 С8. Эта цепь обеспечивает быстрый заряд конденсатора С8 и более медленный его разряд при перегрузке ус-ля.

Транзистор Q4 и С6 образуют интегратор.

Транзистор Q5 - выходной высоковольтный каскад. Стабилитрон D1 позволяет работать в этом каскаде относительно низковольтным транзисторам, даже таким как КТ203А, при условии, что напряжение питания схемы не превышает 80-90 вольт. Конечно, лучше применить высоковольтный транзистор КТ3157, в этом случае стабилитрон можно не устанавливать (замкнуть). (Напряжение питания схемы стабилизации при этом может быть и более 100 вольт, что достаточно и для других выходных ламп в других ус-лях.)

Конденсатор С8 образует совместно с R23 фильтр для напряжения смещения, которое через R10 подводится к управляющей сетке лампы.

Резистор R24 и стабилитрон D2 образуют простейший стабилизатор, питающий низковольтную часть схемы стабилизации. При питании схемы стабилизации напряжением отличным от 100 вольт величину резистора R24 необходимо скорректировать так, чтобы ток через D2 был не менее 10 мА ( а лучше 20мА).

Настройка схемы стабилизации.

Проверить работу схемы можно и без ламп, подавая напряжение питания только на схему стабилизации.

Для этого через резистор в 100 ом на резистор R11 подают напряжение от дополнительного регулируемого источника питания (0-20 вольт), падение напряжения на R11 при этом нужно выставить 100мВ (плюс на катоде V2 относительно "земли"). Если регулируемого источника под рукой нет, напряжение в 100мв на резисторе R11 можно получить и от батарейки, включив ее через дополнительный переменный резистор в 20 ом последовательно с R11 (соблюдай полярность! Плюс на верхнем конце R11). (Вообще не важно как, но для настройки необходимо получить напряжение 100мВ на резисторе R11, которое соответствует выбранному анодному току V2. Мощность на аноде = 0.1 А х 310В = 31 ватт)

Регулировкой R18 добиться перехода Q5 в активный режим, при этом напряжение на С8 должно составлять примерно половину от напряжения питания схемы стабилизации (ок. 50 вольт, хотя бы кратковременно).

Более точно ток анода можно выставить подав питание на лампы, по падению на резисторе R11 (100мВ) или по току в цепи анодного питания (по миллиамперметру).

Настройка динамической хар-ки схемы стабилизации осуществляется следующим образом:

И так ток анода уже установлен (напряжение на аноде V2 310 вольт и токе анода 100 мА) при отсутствии сигнала.

Затем усилитель доводят почти до ограничения (U вых = 7V эфф на 8 омах) и контролируют изменение анодного тока выходной лампы. При малой величине R15 схема стабилизации значительно (ок. 30%) снижает значение анодного тока выходной лампы.

При большой величине схема реагирует увеличением тока анода при переходе усилителя из режима близкого к ограничению обратно к режиму молчания.

Тут необходимо выбрать компромисс. Колебания анодного тока при правильной настройке не превышают аналогичные в схеме с фиксированым смещением. Для данной схемы величина R15 в 27 ом является оптимальной.

Если вы захотите применить схему стабилизации в другом ус-ле, то возможно величину R15 придется уточнить. Кстати, лучше не применять дополнительный выключатель анодного питания. Схема стабилизации в этом случае при включении анодного, при уже прогретых лампах даст значительный бросок анодного тока. Если же анодное появляется сразу при включении усилителя, то во время прогрева ламп схема стабилизации тоже успеет перейти в рабочий режим.

Если режим клиппирования для данного усилителя не типичен, (т.е. усилитель не используется на предельных мощностях) то на эту настройку (динамической хар-ки) можно и рукой махнуть.

Выходную мощность можно немного поднять (до 8 ватт) если увеличить величину напряжения анодного питания до 350 вольт.

Данные тр-ра Т1. Для 8-омной нагрузки.

Железо Ш 20 набор 82 мм. Первичная обмотка (1;2) 2340 вит. провода 0.25. Индуктивность 12 Н. Вторичная обмотка (5;6) 2х150 вит. провода 0.9 соединение параллельно. Зазор - прокладка толщиной 0.15мм.

Спектр искажений на частоте 1кГц

Uвых/Pвых(8Ом) 2 гарм. дБ 3 г. дБ 4 г. дБ 5 г. дБ 6 г. дБ
6V/4.5W -30 -58 -52 -72 -75
4V/2W -33 -40 -40 -75 -
2V/0.5W -40 -75 -75 - -

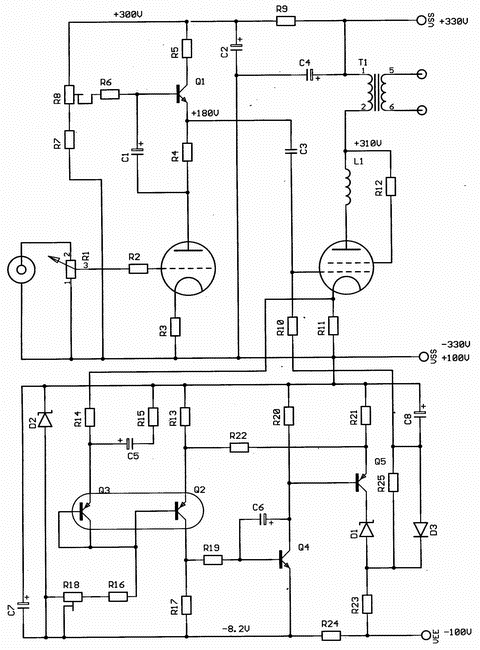

Схема и список деталей

R1   100k
R2   1k
R3   240
R4   680
R5   27
R6   100k
R7   100k/0.5w
R8   100k/0.5w
R9   2.2k
R10  100k
R11  1
R12  51/1w
R13  15
R14  27
R15  27
R16  6.2k
R17  8.2k
R18  4.7k
R19  2k
R20  8.2k
R21  10k
R22  10k
R23  100k/0.5w
R24  3.9k/2w
R25  200k

C1   10mkF/50v
C2   100mkF/450v
C3   0.1mkF/630v
C4   220mkF/450v
C5   1000mkF/6.3v
C6   6.8mkF/30v
C7   1000mkF/16v
C8   47mkF/160v

Q1   KT940A
Q2   KTC3103А / KT203A
Q3   KTC3103А / KT203A
Q4   KT315
Q5   KT3157А / KT203A

D1   KC531
D2   KC482
D3   KD209

V1   6Н3П / 1/2
V2   6П36С

L1   50mkH

Автор: Александр Коротов



Радиолампы, использованные в статье:
  1. 6П36С
  2. 6Н3П
  3. 6Н1П
  4. 6Н2П

Комментарии к статье:

  Добавил:  Евгений
Сделал эту схему выходной на ТС 180 . Без схемы коррекции тока . Работает в пределах затраченых средств . Аккустика с-90 Правда хотелось больше низких ,орёт хорошо.Спасибо разработчику
  Дата: 2014-11-22
  Добавил:  Вачеслав
Очень хорошее сх. решение. Динамическую нагрузку (то есть гиратор) лучше конечно сделать на полевом транзисторе (а еще лучше в каскодном включении), тогда спектр "очистится" и 3,5 и т.д. гармоники уменьшатся. 6П36С достаточно линейная лампа + доступная по цене. автору - респект! и успехов в новых проектах!!! С ув. Вячеслав.
  Дата: 2013-03-26
  Добавил:  ХРЕНЬ
Усилитель сделал, как не странно без этой схемки при авто или фиксированном лампа уходит в саморазогрев.
  Дата: 2012-12-01
  Добавил:  Сергей
Динамическая нагрузка на транзисторе, ну совсем лишнее - я так думаю.Для транзисторного каскада это действительно, когда это необходимо, очень хорошо.При больших выходных сопротивлениях и больших входных ламповых усилительных каскадов это, уж извините, дурь!
  Дата: 2012-03-12
  Добавил:  volody
interesnay sxema hoteloci by povtorit
  Дата: 2011-02-03
