Третий громкоговоритель

Качество воспроизведения стереофонических установок можно повысить используя третью нейтральную систему, размещенную посредине между ними.

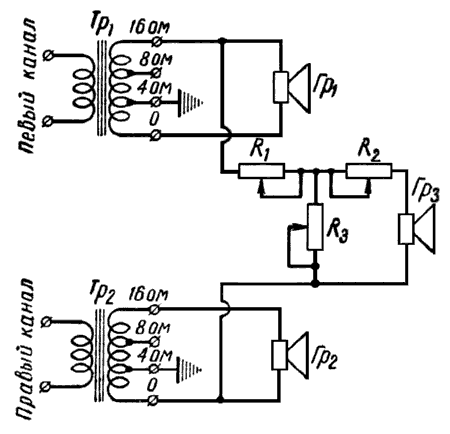

На рисунке показан способ подключения третьего акустического агрегата к выходным трансформаторам двухканальной стереофонической системы.




Здесь схематически изображены выходные трансформаторы Тр1 и Тр2, рассчитанные на подключение разной нагрузки (4, 8 и 16 Ом). С электрической точки зрения вывод "4 Ом" такого трансформатора является серединой вторичной обмотки, и третья акустическая система подключается к трансформаторам так, что она получает как бы "двухтактное" питание.

Сопротивления R1, R2, R3 служат для первоначальной регулировки уровня громкости. Фазирование громкоговорителя Гр3 при таком включении не требуется, что является большим достоинством подобной схемы включения.


"Electronics World", август 1959 год
