УНЧ с каскодным входом


Каскодные схемы широко применяются в ПТК телевизоров, так как позволяют получить большое усиление при минимуме шумов.

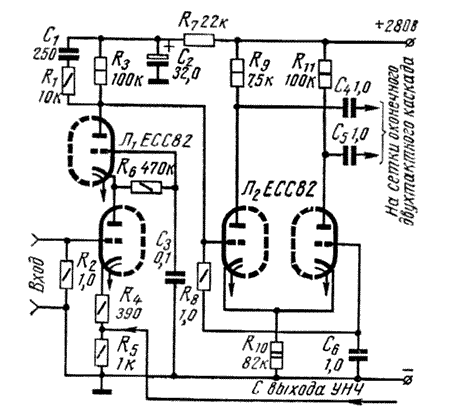

По этим соображениям каскодные схемы иногда используются и в первых каскадах высококачественных усилителей. Ниже приводится часть схемы английского усилителя фирмы "Lowter".
Входной каскад усилителя выполнен на двойном триоде пальчиковой серии ЕСС82. Второй каскад представляет собой фазоинвертор, собранный по схеме с катодной связью на таком же двойном триоде.

При использовании фазоинвертора с катодной связью можно отказаться от переходного конденсатора, в результате чего заметно улучшается частотная характеристика в области самых низших частот.
Лампу ЕСС82 можно заменить отечественной лампой типа 6Н3П или 6Н1П.

Каскодная схема на входе усилителя позволяет получить уровень усиления, равный усилению пентода, но шумы ее равны шумам триода. Этим путем можно добиться хорошего отношения сигнал/шум. В данном усилителе это отношение достигает 85 дБ.


"Funkschau", 1964, №18
