Вариант усилителя для высококачественного воспроизведения

Уважаемые любители музыки, представляем вашему вниманию еще один вариант усилителя для высококачественного воспроизведения. В нем применены весьма распространенные и недорогие лампы. Тем не менее, этот усилитель обеспечивает качество звучания, с которым могут  поспорить только немногие промышленные изделия
.
Усилитель – двухкаскадный однотактный, с гальванической связью между каскадами. Основной целью при проектировании этого усилителя являлось – снижение искажений всех видов и типов. Так что основное ограничение на характеристики усилителя накладывает исключительно выходной трансформатор. Это самое «узкое» место данной схемы. Тем не менее, характеристики усилителя весьма высоки.  Основное влияние на концепцию схемы оказали работы Ю. Макарова (Wizard), воплощенные им в усилителях «МаГ 3,5» и «Маэстро Гроссо». За что ему – отдельная благодарность. Также выражаем признательность всем завсегдатаям нашего форума за крупицы бесценного опыта, которым они регулярно делятся с менее «заслуженными» посетителями.
Итак, при проектировании мы руководствовались следующими принципами: доступность элементной базы, минимизация количества компонентов, отметание порывов упрощения при разработке такого важного узла, как блок питания и, как уже говорилось, минимизация искажений. Получилось вот что:

Возможно многие не поймут применения в первом каскаде тетрода в триодном включении  6Э5П, но в данном случае альтернативы ему практически нет. Получить усиление около 26-28 с достаточно большим размахом тока совсем не так просто, как кажется. Другие лампы дают либо меньшее усиление, либо меньший ток. Можно попробовать заменить 6Э5П на 6С15П (6С45П), но эта замена понравилась нам меньше, да и лампа – существенно дороже и дефицитнее. Обсуждение вариантов применения пентодов в качестве драйвера, вы можете найти на страницах нашего форума, но применение их в этой схеме возможно только при наличии стабилизации напряжения питания. Гальваническая связь между каскадами позволила нам отказаться от еще одного весьма нелинейного и дорогостоящего элемента – межкаскадного конденсатора или трансформатора. Возможно, такое решение разочарует любителей поиграться с различными «проходными конденсаторами», заранее приносим им свои извинения, поскольку мы считаем, что лучший разделительный конденсатор – это его отсутствие.
Выходной каскад выполнен с применением генераторного лучевого тетрода Г-807. Выбор этой лампы был обусловлен несколькими причинами: широкая  распространенность и дешевизна, большая, чем у 6П3С мощность и более привлекательный спектр искажений, чем у той же 6П3С. Недостатки – нестандартная колодка и анодный колпачок, сейчас легко преодолимы.  Пара слов о выборе нагрузки. После прослушивания «Белого Мага», «Маэстро Гроссо» Ю. Макарова, а также после экспериментов, проведенных с лампами 6С19П, 6П3С, 300В и другими, мы пришли к выводу о том, что рекомендуемые многими авторами соотношение Ra=3 – 5 Ri достаточно спорно. В этом усилителе выходной каскад работает на нагрузку Ra ~ 10 Ri, что позволило нам получить больший коэффициент демпфирования, и гораздо меньшие искажения, правда ценой существенной потери в мощности. Однако оставшейся мощности хватит с лихвой для большинства АС. Более подробно о работе выходных каскадов на нестандартную нагрузку, вы можете почитать на форуме. Там же вы сможете найти подробные расчеты таких каскадов.

Блок питания.

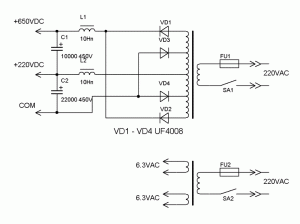

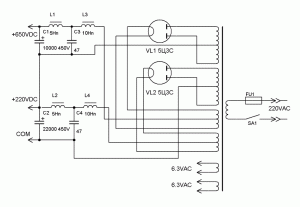

Предлагаем вашему вниманию два варианта блока питания, с применением кенотронов и «быстрых» полупроводниковых диодов. Звучание усилителей с различными выпрямителями – отличается, но сказать однозначно, что кенотроны лучше диодов – не получается, возможно, это объясняется применение Г-фильтров с достаточно большими конденсаторами. Пара слов о емкости электролитов. Мы старались придерживаться эмпирической формулы C=50*I/U, в свое время озвученной Ю. Макаровым. Как показала практика, она весьма и весьма объективна.  Мы имели в наличие конденсаторы 22000 мкФ на 250 Вольт и 10000 мкФ на 450 Вольт, вот они-то и пошли в дело. Конечно, никто не сможет помешать вам уменьшить эти номиналы до стандартных, но приготовьтесь и к «стандартизации» звука такого усилителя. Электролитические конденсаторы следует зашунтировать бумаго-масляными, например КБГ-МН (кашу маслом не испортишь) и пленочными, например К-78. Не помешает также добавить немного фторопласта - ФТ, ФЧ или К-72. Чем больше – тем лучше, без смеха, тут огромный простор для экспериментов. Зашунтировать можно и конденсатор в катоде первой лампы, если вы намерены его оставить.
Питание накалов ламп выпрямленным и стабилизированным напряжением существенно улучшает качество звучания усилителя. В качестве стабилизаторов можно рекомендовать  LM317 на небольших радиаторах. Стабилизаторы типа 7806 (КРЕН-5Б)  для применения в звуке менее желанны.
Вот, пожалуй, и все. Да, не следует увеличивать номинал входного потенциометра выше 50 кОм, а лучше – еще уменьшить, конечно, если ваш источник сигнала позволит. Несколько слов о деталях: усилитель позволяет получить звук достаточно высокого качества, поэтому имеет смысл тщательно отнестись к его комплектации. Мы ни в коем случае не призываем гнаться за дорогостоящей импортной элементной базой, но на некоторые компоненты лучше обратить особое внимание, например – входной потенциометр должен быть достаточно высокого качества: TKD, Alps или Noble. Анодный и катодный резистор первой лампы может быть БЛП или МРХ. В катоде также хорош будет С2-10. Несколько худшие результаты дадут ПТМН, ВС и УЛИ, применение же резисторов МЛТ возможно только в случае, если других просто нет. Обратите внимание на мощность резисторов! Такой запас необходим, ибо, заметно снижает тепловые шумы и нелинейность. Монтажный провод – МГТФ 0,35 или 0,5. Конечно, если Вы найдете монтажный Kimber, то смело можете применить и его.

Пара слов о моточных изделиях примененных в усилителе. Мы просто заказали их в “VR Transformers “  по предоставленным спецификациям. Весьма и весьма довольны результатами, чего и вам желаем. Колодки и колпачки для Г-807 можно заказать у El-Tubes, их адрес есть в разделе «Реклама» Форума.


Авторы: Владимир Рыжков, Дмитрий Чуманов



Радиолампы, использованные в статье:
  1. 6Э5П
  2. Г-807

Комментарии к статье:

  Добавил:  Сергей
Хотя пардон,ошибся ,не 330вольт,а 430вольт.
  Дата: 2018-04-02
  Добавил:  Сергей
Дима,а что мешает,скажем посадить катодные резисторы ламп г807 на нижнюю точку СОМ ,возможно с подгонкой по току выходных ламп ,тем самым сместив рабочее напряжение до 650вольт,хотя может это будет и многовато для этой лампы ,но этим мы добьёмся значительно смещением диапазона в более линейную часть ВАХ лампы г807,и тогда мне кажется лампы запоют совсем по другому,при этом и повысится выходная мощность усилителя,да и искажения явно станут меньше на порядок,хотя это нужно смотреть будет по анализатору Шмелёва.Может я чего и не догоняю,так как это мой первый ламповый проект,хотя не хочется столько вложенного труда и бабла пустить на ветер.Жизнь увы коротка,и не хочется распыляться на всякие недосхемы и недопроекты ,прошу понять меня правильно.Заранее спасибо за понимание и Ваш Дмитрий ответ мне.
  Дата: 2018-03-28
  Добавил:  Сергей
Вот ещё раз пересмотрел эту схему и хоть убей не пойму ,смысла напряжения плюс 220вольт,ведь относительно точек плюс 220вольт и плюс 650вольт получается питание 330вольт относительно катод-анод г807 ламп,тогда проще былобы запитать 6э5п одним питанием 330вольт при этом снизив сопротивление резистора в аноде 6э5п с 12ком до 6,2ком.Если следовать логики схемы.Или уж если делать такое увеличение питания до 650вольт ,тогда и выходные лампы питать повышенным напряжением относительно катод -анод г807.Незнаю может я тупой,но что то в этой схеме явно перемудрили с питанием и судя со схемотехники она явно и близко не дотягивает до HI-FI хотя вложения получились не детские,один блок питания вышел килограмм под 50 с 2 трансформаторами 6 дросселями ,4 кенотронами .стабилизаторами и ещё кучей всякой мелочи,хотя если не понравится этот проект перейду на схему с гк-71 или на гм-70.
  Дата: 2018-03-28
  Добавил:  Сергей
Дмитрий.,я всё прекрасно понимаю о той земле или общей точке ,но суть не в том,ведь в разных других схемах пишут ,что лампа г807 раскрывает свои возможности,при напряжении катод -анод свыше 500вольт,а здесь катод- анод питание получается всего 330 вольт,так смысл городить было питание 650вольт,не запитывая выходные лампы 650 вольтовым напряжением,при том драйверную лампу 6э5п питать напряжением 650 вольт относительно катод-анод.Уж больно замудрённо,перемудрённая схема,я то конечно её соберу,ведь всё уже на неё собрал,но со схемотехникой явно нестыковки.Во первых смущает сильно параллельное соединение выходных ламп,при самом тщательном отборе ламп ,всё равно этот душевный дуэт будет давать многоголосие на осцилографе я надеюсь Вы меня понимаете о чём я веду речь.Да мощность увеличится,но за счёт качества сигнала,это как то не совсем будет оправдано,хотя когда соберу,тогда могу сказать окончательный свой вердикт,насчёт этого чуда схемотехники,хотя в чудеса уже давно не верю.И ещё смущает огромная фильтрация анодного,эдак мы приближаем парамерры лампового усилителя к транзисторному звучанию,хотя конечно такое сближение и невозможно за счёт разности гармонических составляющих.И ещё, СПАСИБО ВАМ Дима за неравнодушие и ответ на мои писульки.Вы мне ответьте как Вам этот усилок по звуку,стоящий или так,не о чём?
  Дата: 2018-03-28
  Добавил:  Дмитрий
Здравствуйте Сергей, посмотрите внимательнее схему питания привиденную тут, да действительно сразу смущает маркировка питания (своеобразная) вернее "ошибка" землю и +220 перепутали в обоих схемах, там где +220VDC это земля для 650в и 220вчерез дроссель идет на среднюю точку вторичной обмотки, а "COM" это "-" с диодов VD3, VD4,то +220vdc будет землей с "+".
Если умеете читать схемы то при детальном изучении все станет ясно, хотя так слегка запутали с питанием.
  Дата: 2018-03-21
  Добавил:  Сергей
Все детали на этот проект собрал,но тревожит один вопрос в схеме ,зачем катоды ламп г807 ,а именно резисторами 10 ом включены не на землю ,а на среднюю точку питания конденсаторов?Смысл тогда городить и поднимать питание до 650вольт ,чтобы включать так выходные лампы?Может в схеме ошибка и всё же катодные резисторы ламп г807 должны быть посажены на нижнюю часть питания ,то есть на массу,тогда питание лампы будет 650вольт,а не 330вольт,как показано по схеме.Незнаю ,может я чего то не догоняю.Прошу всех ламповых Гуру высказать своё мнение по этому вопросу.
  Дата: 2018-02-28
  Добавил:  сергей
Работа маломощьного лампового унч на макаровские монтаны кас со мложнейшими фишьтрами и реактивными его сопротивлениями это бред сивой кобылы.полныц идиотизм.читайте о пикфакторе и клиппинге .дятлы безграмотные .читайте форум аторая жизнь старого радио.про унч.прозреете.
  Дата: 2016-10-21
  Добавил:  Вова
Вова Ленин слушал в 1917 г. Говорил, что его обращение к России;
Звучит хорошо !
  Дата: 2016-01-24
  Добавил:  Антианус
Хамы! Я бы вам рот мылом намылил! Ребенок после ваших опусов спрашивает – что такое хрен в анус? Так и веет от вас поскудиной, грязью и анусом с хркеном!
  Дата: 2015-11-22
  Добавил:  Уебатца пискьой в зад
Слышь ... да не пизди блядь ёбани в ротельник!!! Уебатца хреном в анус блядь!!
  Дата: 2013-02-06
  Добавил:  zelen
статья ОХУЕННАЯ .послушать бы как звучит
  Дата: 2013-02-03
  Добавил:  ur5zix
Попробую на 3х ГУ-50 при700 вольтах Ra-3ком ОСМ-04
  Дата: 2012-01-09
  Добавил:  Виктор
Схема интересная. Я бы с удовольствием ее воспроизвел. Но! К сожалению, в Киеве вообще какие-то детали для ламповой техники найти почти невозможно. (И на радиорынке. Там в основном - мобильные телефоны). Так что можно себе позволить только искать детали для повторения хорошо отрыботанной схемы. А эксперементировать, при отсутствии деталей, дело безнадежное.
  Дата: 2012-01-09
  Добавил:  Коля
Делался ли хотя бы макет? Читал что нет.
  Дата: 2011-11-15
  Добавил:  Витя
И где же здесь, "Высококачественное" воспроизведение???!!!
  Дата: 2011-06-27
  Добавил:  SGAl
Спасибо. Схема интересная, но характеристики трансформаторов желательно привести.
