Усилитель на 6Н9С EL36 (6П31С) в триодном включении





ВНИМАНИЕ!

ПРИ СБОРКЕ И ОТЛАДКЕ УСИЛИТЕЛЯ ВАМ ПРИДЕТСЯ РАБОТАТЬ С ВЫСОКИМИ НАПРЯЖЕНИЯМИ! НЕ ЗАБЫВАЙТЕ, ЧТО КОНДЕНСАТОРЫ МОГУТ СОХРАНЯТЬ ЗАРЯД БОЛЕЕ СУТОК!

Эта конструкция может быть интересна как начинающим, так и более продвинутым ценителям лампового звука - при использовании более "серьезной" элементой базы, а именно - высококачественных выходных трансформаторов.

Поводом для создания послужило желание услышать звучание лампы EL36 (прямым отечественным аналогом которой является 6П31С) в триоде. Мне приходилось слышать противоречивые мнения о качествах этой лампы, от резко негативного (плюс общие претензии к низкой линейности пентодов и лучевых тетродов, предназначенных для работы в каскадах строчной развертки) до утверждений, что звучание этой лампы в триодном включении на малых мощностях является чуть-ли не сравнимым со звучанием прямонакального триода 2A3.

Забегая вперед, замечу - правы и те и другие. Несмотря на значительный потребляемый ток накала (1.25А), отдаваемая в нагрузку полезная мощность одной EL36 в триодном включении при удобоваримом % КНИ не превышает 2.5 - 3-х ватт. Есть еще и другие ньюасны - такие, как способность ламп этого типа к высокочастотному самовозбуждению (с чем мне по счастью не приходилось сталкиваться), существенный разброс параметров между отдельными экземплярами одной серии и производителя и высокое напряжение, присутствующее на анодных колпачках ламп (что не нравится некоторым из соображений электробезопасности). Тем не менее, правильно "приготовленная" EL36/6П31С может вполне конкурировать с "аудиофильскими типами" ламп. А это, принимая во внимание ее доступность (выпускали их в своё время массами, как и телевизоры для которых они предназначались) может послужить решающим аргументом за ее использование для многих. В настоящее время распространены и доступны как отечественные 6П31С, так и аналоги производства бывших стран СЭВ (RFT, Tesla, Tungsram), югославские (Ei), а так же известных западных фирм: Phillips, Mullard. Причем цена EL36 Мullard вполне доступна, в отличие от EL34 той же марки.

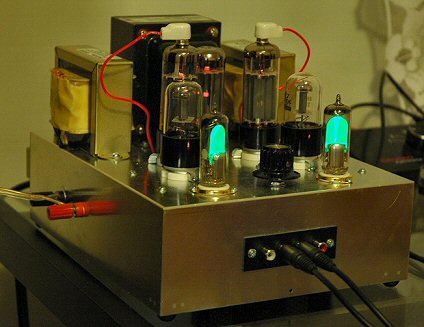

Первыми попавшими мне в руки были EL36 фирмы Ei, с маркировкой "6CM5 Yugoslavia" (обозначение этого типа лампы в американской системе RETMA), именно они фигурируют на фото шасси усилителя выше. Но сначала было нужно узнать характеристики этой лампы в триоде. В справочниках указаны лишь режимы для класса В (фирма Phillips была единственной, кто применяла EL36 в двухтактных выходных каскадах усилителей систем оповещения) и каскада строчной развертки телевизора. Тут, к счастью мне помог cайт Томаса Шлагена из Германии, увлекающегося ламповым DIY, где я обнаружил ВАХи EL36 в триоде. Большое спасибо Томасу за проделанную работу!

Вот они: http://www.tubes.mynetcologne.de/roehren/daten/el36pentode_as_triode.pdf

В результате изучения материалов и в процессе консультации с другими любителями, было решено избрать режим +300 вольт на аноде при смещении -41 вольт, в нагрузку 5 кОм.

Стоит заметить, что судя по справочнику Phillips анодное у EL36 не должно превышать 250 вольт, 300 вольт для класса В.

Макс. рассеяние на аноде у 6П31С по справочнику - 12 ватт, у меня при анодном порядка 300 вольт и токе покоя 45-46 мА получилось выше, но видимых глазу проблем - вроде покраснения анода лампы это не вызвало. Следовательно, выходной каскад работает в глубоком классе А.

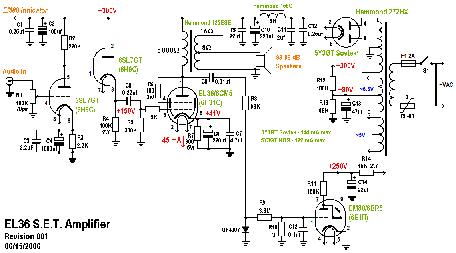

Вот первая рабочая схема усилителя:

В качестве драйвера после ряда испытаний я остановился на двухкаскадном усилителе на 6Н9С с катодным повторителем (взято из схемы усилителя на 2А3). На форумах этот драйвер подвергся критике как избыточный. Вполне возможно, но этот драйвер обеспечивает хорошую чувствительность и хорошее звучаение. Хотя попробовать другую топологию - то же SRPP на 6Н9С по видимому, все же стоит. Кстати, я менял 6Н9С на 5691 Phillips и в результате остался более доволен звучанием нашей 6Н9С в этой схеме.

В этой конструкции я так же применил индикатор уровня на 6Е1П, или его аналоге - ЕМ80, по известной схеме включения. Как индикатор 6Е1П может быть и не очень удобна, но с точки зрения чистой эстетики - очень красиво смотрится, "подмигивая" в такт ритму музыки.

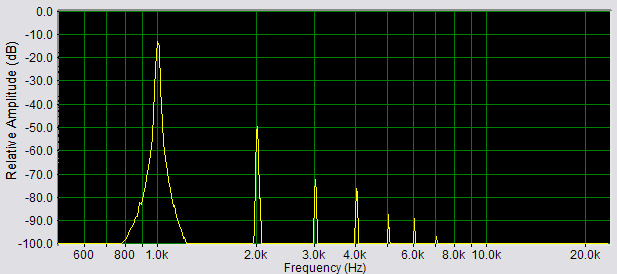

Затем я измерил характеристики. На малой мощности, ниже 3-х ватт, гармоники на выходе усилителя выглядят вполне прилично:

В качестве выходных трансформаторов я использую Hammond 125ESE, которые несмотря на "фирменность" не так уж далеко ушли от нашего ТВЗ-1-9. Можно использовать любой трансформатор, с эквивалентным сопротивлением первичной 5К, который выдерживает токи покоя порядка 50 мА. При использовании более высококачественных трансформаторов звучание будет только лучше.

Тут надо заметить, что здесь я впервые обнаружил существенный разброс по характеристикам у выходных ламп одного и того же производителя. У одной из попробованных ламп в одной и той же позиции по сравнению с остальными КНИ было вдвое больше. По видимому, нужно тщательно отбирать 6П31С/EL36 для работы в аудио. Ни в коем случае не применяйтся лампы, б/у в телевизорах! Только новые или NOS.

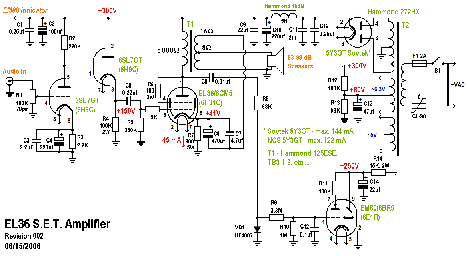

Звучание у этого драйвера и EL36 довольно динамичное, но теплое. Всё же, я решил поэкспериментировать и добавил неглубокую локальную ООС в цепь выходного каскада путем пропуска переменной составляющей. КНИ в результате уменьшилось на 30%, и ощутимо улучшилась передача басов, при том что общее звучание осталось "теплым", триодным - вообще, лучше конечно иметь отдельную, третью обмотку для ООС и пропускать через нее весь катодный ток выходного каскада, но за неимением оной можно и так:

Некоторые дополнительные особенности этой конструкции:

  • Электролитические конденсаторы в цепях катодов - С4 - 25 вольт, С6 - 50 вольт, Nichicon.
  • С3, C7 - К73-16 или любой качественный пленочный конденсатор.
  • С9 - Solen 22 мкф, 630 в. или МБГО не ниже 400 в.
  • С1, С12 - МБМ, 0.25 мкф, 500 в. или пленочные аналогичных номиналов.
  • Межкаскадный конденсатор С5 - на ваш вкус. Я использовал нейтральный по звучанию Solen.
  • Резистор R7, 900 ом получен путем параллельного соединения проволочного сопротивления 1К, 5 Вт и 10К, 2 Вт.
  • Цепи накала соединены витой парой, во уменьшение фона переменного тока (в правильно собранной конструкции он отсутствует вообще.)
  • Поскольку на катоде 6Н9С присутствует напряжение порядка 150 вольт, средняя точка накальной обмотки "посажена" на +80 вольт от делителя R12-13, во избежание превышения максимально допустимой разницы потенциалов между катодом и подогревателем - 90 вольт. Если у накальной обмотки вашего трансформатора нет средней точки, делается виртуальная - два резистора 100 ом, 2 ватт от кадого плеча на плюс делителя. На втором канале повторять цепь R12-R13-C13 не следует. Вместо них конденсатор фильтра шунтируется сопротивлением 220К, 2W, которое служит для разрядки конденсаторов после выключения усилителя.
  • Вместо 5Y3GT можно применить кенотрон 5Ц4С (рекомендуется с фигурной колбой, старого выпуска, а не нового - с прямой). В случае применения NOS прямонакальных 5Y3GT, следует ожидать падения напряжения на 15-20 вольт по сравнению с 5Y3GT фирмы Совтек, в следствие чего стоит увеличить C11/C12.
  • Все измерения напряжений сделаны во время отсутствия входного сигнала.
  • Резистор R10 можно заменить на потенциометр 470К-1М, чтобы добиться полного отклонения сектора 6Е1П на максимуме входного сигнала.
  • Нелинейный элемент CL-90 в цепи первичной обмотки сетевого трансформатора - специальный термистор, ограничитель броска напряжения при включении. При комнатной температуре +25С его сопротивление составляет порядка 150 ом, затем от нагрева тока оно падает до около ома, как правило в течении 20-30 секунд. Можно обойтись и без него, особенно если кенотрон с косвенным накалом обеспечивает достаточную задержку питания, но у меня он еще и гасит слегка сетевое напряжение, поскольку 272 Хаммонд рассчитан на напряжение немного ниже номинального, сетевого.

Автор: А. Альпер



Радиолампы, использованные в статье:
  1. 6Н9С
  2. 6П31С
  3. 6Е1П

Комментарии к статье:

  Добавил:  Тушкан
порошок называется - возбудитель, его на днях запретили в Америке как раз из-за таких случаев - берут порошок, растворяют в напитке, ни вкуса, ни цвета ни запаха, почти моментальный эффект - и через пять минут пацан будет готов на все и со всеми, даже предлагать не придется, сам возьмет и оседлает!
  Дата: 2015-03-25
  Добавил:  Яколич
Усилитель прост. При исправности всех деталей налаживание не требуется. Собрал 2 канала. Детали импортные заменил на те которые были. Лампы 6Н9С и 6П31С .Конденсатор С5 поставил типа К42У-2 0,25х250. Выходной трансформатор ТВЗ1-9, доработан, добавлены пластины в катушку,обжат в тисках, прокладка в зазоре 1 слой пропарафиненной бумаги 0,15 мм. трансформатор проварен в компаунде.Индуктивность 12 Гн. Дроссели Др-2ЛМ, используется одна обмотка. Конденсаторы фильтра и развязки первого каскада К50-12 150+30х350В впараллель от ч/б телевизоров. Выпрямитель мостик из 4-x диодов HER157.
  Дата: 2014-01-09
  Добавил:  александр
Собрал этот усилитель вобщем схема рабочая но есть некоторые проблемы.Трансформатор твз 1-9 и питание на диодах типа кд226.Проблема с низами и в середине серьездный подъем (выпирает середина)Думаю в трансформаторе дело.Разделительный конденсатор ФТ-3 на 0,22мкф.Хотелось бы связаться с автором статьи нужна его консультация но нет адреса
  Дата: 2011-01-15
  Добавил:  петр
драйвер отличный-с 6п36с звучит исключительно,легко согласуеся с большинством ламп и не слушайте бредни так званых аудиофилов о избыточном драйвере-главное качество работы.А в схему можно поставить и 6п41с.
  Дата: 2010-09-29
  Добавил:  владимир
Мне нравится звучание именно с таким драйверным каскадом,- я уже давно применяю этот узел для "музыкальности" усилителя. При прослушивании музыкантами и просто любителями разной музыки,предпочтение отдано именно этому варианту! С уважением Владимир!
  Дата: 2010-03-02
