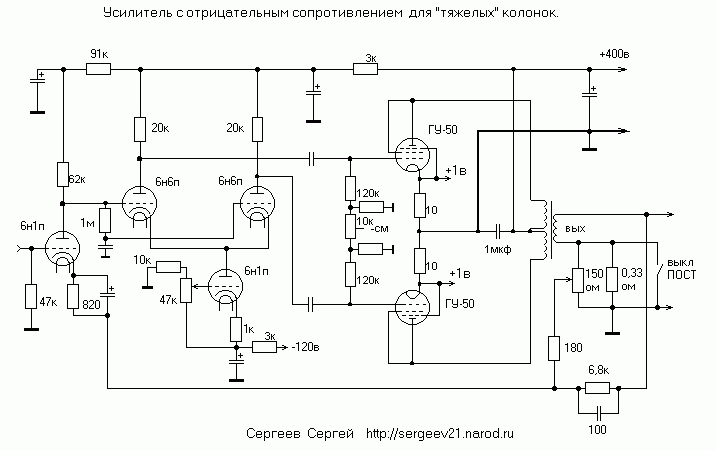

Усилитель для «тяжелых» колонок на ГУ-50
Часто желающие приобрести ламповый усилитель сталкиваются с проблемой найти подходящие для лампы колонки или уже имеют колонки и не могут их заменить.

Колонки подходящие для лампового усилителя стоят от 1000 у.е. и выше. В Иркутске за последнее время в продаже видел только пару колонок подходящих для лампы. Это были б/у JBL 60-х годов за 1500 у.е. Большинство колонок имеющихся в продаже не подходит для ламповых усилителей. Они требуют низкое выходное сопротивление усилителя для лучшего демпфирования и высокую мощность, так как имеют низкую чувствительность и высокую добротность. Это выражается в бубнящем, гудящем басе. К этому типу можно отнести и всем известные S-90.

Поэтому я сделал усилитель не только с отрицательной обратной связью по напряжению (ООСН), но и с положительной обратной связью по току (ПОСТ).
Использованы трансы и корпус Прибоя. Положительная обратная связь по току (ПОСТ) дает возможность регулировать выходное сопротивление усилителя от 0 до -3 ом и тем самым позволяет хорошо демпфировать колонки с высокой добротностью.
Выключатель ПОСТ позволяет использовать этот усилитель как обычный с ООСН.
Усилитель собран на лампах 6н1п, 6н6п и ГУ-50 в триодном включении. Вариант тетродного включения мне не понравился из-за заметных искажений, при незначительном повышении мощности.
Номинальная мощность (до ограничения) на нагрузке 4 ома- 25 ватт, на 8 ом- 21 ватт. Диапазон частот- по низу не хватает генератора, но на 17 гц спада нет. По высоким на уровне -1дб - 25000гц, на –3дб - 50000гц.
Этот усилитель можно применить для сабвуфера с активным фильтром на входе.


Сергеев Сергей
