Трехваттный усилитель

Выходная мощность 3 Вт, коэффициент нелинейных искажений не более 1,5 %, чувствительность 100 мВ.

Усилитель имеет раздельные регуляторы тембра, диапазон регулировок на частоте 100 Гц равен +/- 16 дБ и на частоте 10 кГц +/- 14 дБ.

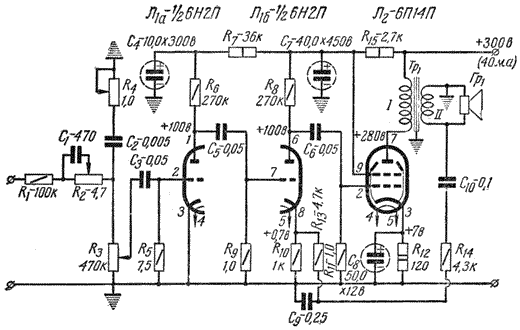

Рис.3. Принципиальная схема УНЧ

Регулировка тембра осуществляется с помощью частотно-зависимой ООС, благодаря которой частотная характеристика усилителя имеет на средних частотах 400...2000 Гц, завал -16 дБ (кривая 1-1 на рис.4). Частотная характеристика усилителя при положении регуляторов тембра, соответствующем максимальному усилению на НЧ и ВЧ, показана на рис.4 (кривая 2-2).

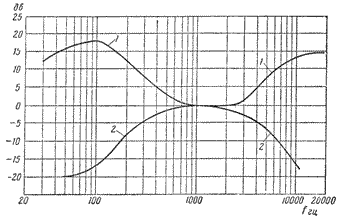

Рис.4

Напряжение ООС подается со вторичной обмотки выходного трансформатора через цепочку C10, R14, R13, C9 в цепь катода лампы Л1б (6Н2П). Параметры цепочки выбраны так, что ООС максимальна на средних частотах и незначительна на низших и высших.

Регулировка тембра ВЧ осуществляется потенциометром R4, в верхнем по схеме положении движка которого цепочка C2R4 не влияет на частотную характеристику усилителя, так как ее сопротивление велико по сравнению с сопротивлением R3. В нижнем положении движка, конденсатор С2 оказывается включенным параллельно потенциометру R3, что снижает усиление на ВЧ.

Регулировка тембра НЧ осуществляется потенциометром R2. В левом по схеме положении его движка цепочка R1-R2 образует с потенциометром R3 делитель, который дает ослабление, не зависящее от частоты. При этом усилитель имеет в области низших частот подъем, величина которого определяется цепочкой частотно-зависимой ООС.

В правом положении движка потенциометра R2, параллельно верхнему (по схеме) плечу делителя, оказыватся включенным конденсатор С1. Сопротивление этого конденсатора на НЧ незначительно и коэффициент деления делителя R2-R3 определяется соотношением сопротивлений R2 и R3. При указанных на схеме величинах напряжение сигнала, поступающее на сетку левого по схеме триода Л1, ослабляется делителем приблизительно в 8 раз.

На высших и средних частотах благодаря шунтирующему действию конденсатора С1, сопротивление верхнего плеча делителя уменьшается и напряжение сигнала на выходе делителя - возростает. Первый каскад усилителя не охвачен ООС, однако при входном напряжении 100 мВ вносимые им нелинейные искажения не превышают 0,1%. Регулировка громкости осуществляется потенциометром R3.


В.Большов. "Радио" №7/1960 год
