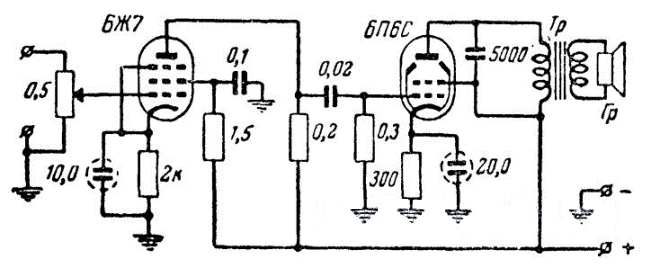

Простейший ламповый усилитель

Выходная мощность 3 ва при коэффициенте гармоник 6% и входном напряжении 0,2 в.

Выходной трансформатор Тр собран на сердечнике Ш-20Х20. Первичная обмотка содержит 2 900 витков ПЭ 0,15. Вторичная обмотка состоит из 80 витков ПЭ 0,8 (для нагрузки в 4 ом).


Автор:  Неизвестно



Радиолампы, использованные в статье:
  1. 6Ж7
  2. 6П6С
