Усилитель на лампах 6П42С

Сложность получения средних уровней мощности (около 100 Вт) в транзисторных ШПУ заставляет искать другие решения. Оно может быть и таким, как предложил москвич В. Крылов (RV3AW) . Он создал двухтактный усилитель на двух лампах 6П42С, работающих при напряжении питания всего 300 В. Выходная мощность усилителя — 130 Вт при входной мощности около 5 Вт.

Двухтактное включение ламп позволяет значительно (до 20 дБ) уменьшить излучение на второй гармонике по сравнению с обычным усилителем. В анодной цепи ламп установлен широкополосный трансформатор Т1 с коэффициентом трансформации 4. В результате в два раза уменьшается амплитуда ВЧ напряжения на выходном П-контуре и становится возможным использование стандартного КПЕ от радиовещательного приемника.

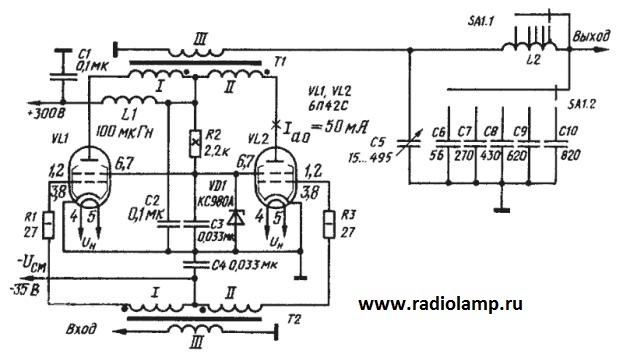

Простота устройства и доступность элементной базы позволяют рекомендовать этот усилитель мощности для повторения. Схема приведена на рис.

Катушка L2 выполнена на пластмассовом кольце (типоразмер К64х60х30) проводом МГТФ с сечением жилы 0,5 мм . Отводы сделаны от 2, 4, 8, 12 и 20 витков.

Трансформатор Т1 изготовлен на магнитопроводе из двух колец типоразмером К40х25х25 из феррита 2000НН. Обмотки содержат по 12 витков провода МГТФ с сечением жилы 0,5 мм2.

Трансформатор Т2 выполнен на двух сложенных вместе ферритовых (2000НН) кольцах типоразмером К16х8х6. Каждая обмотка состоит из 8 витков провода МГТФ с сечением жилы 0,15 мм2. Намотка Т1 и Т2 велась одновременно тремя проводами.


Автор:  В. Крылов (RV3AW) "Радио" №11-87г.



Комментарии к статье:

  Добавил:  Леонид
dimka853
Ты можешь еще пару десятков собрать таких схем! Но работать на Всех КВ диапазонах эта схема не будет. Иди учи мат.часть и не морочь людям голову своими мечтами. Почитай на досуге с какими сопротивлениями работает ШПТ.
  Дата: 2016-06-12
  Добавил:  dimka853
повторял эту схему с десяток раз.очень доволен.раотает просто замечательно.только вместо 6п42с использовал 6п45с и анодного 500 вольт.получалось 300 вт в легкую.очень хорошие результаты были при использовании паралельного включения еще двух ламп.
  Дата: 2012-04-04
